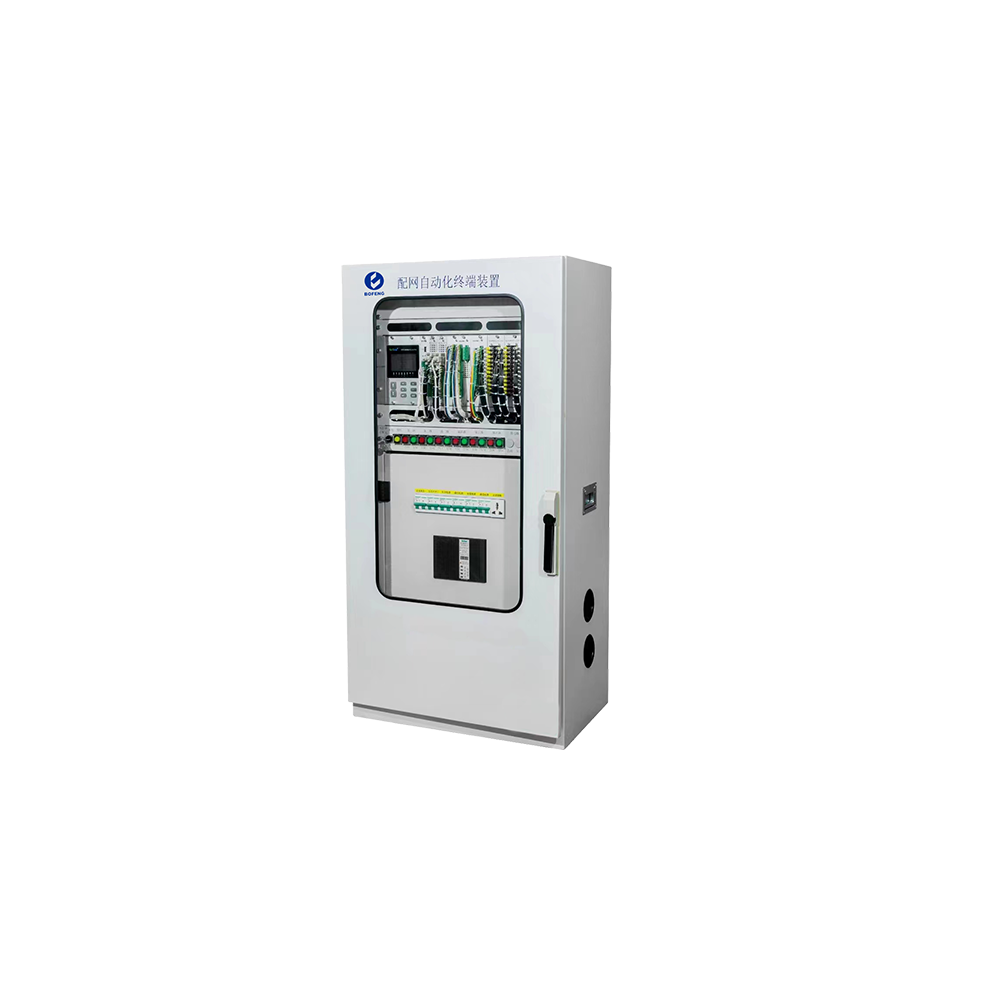

DTU三遥站所配电终端

三遥站所配电终端 (以下简称配电终端) 是符合国网一二次融合技术的全新一代配电终端。

❑功能特点

• 高精度、宽范围采样，可选电磁式互感器、电子式传感器，同时满足计量、测量保护的要求，实现符合Comtrade1999标准高精度达128点录波;

• 小电流单相接地故障，用暂态算法，就地解决单相接地故障定位及隔离;深化就地型馈线自动化应用，兼容重合器式电压时间型、电压电流时间型、自适应综合型;

• 接入线损计量模块，转发正反向有功电量、四象限无功电量等电能量数据，上传日冻结电能量文件、功率反向电能量冻结值文件，实现同期分线线损体制，提高管理精细化水平;

• 通讯加密，内置国网专业安全芯片，实现通信通道保护、身份认证、业务数据加密;通讯规约扩展，具备国网统一远传参数配置功能，遥控记录、日志、录波、电度等文件上传功能;

• 级联通道完备,6个可现场切换的 RS232/RS485串口,2个RJ45 网络,可级联线损 模块、除湿模块、电池检测模块、保护装置、测量仪表等设备，满足复杂现场需求;

• 满足国网配电化设备质量管控系统要求:型式试验、配电终端专业检测、一二次融合专业检测、供货前送样、到货全检、现场联调、运行评估。

❑技术指标

速断保护

1、 整定值范围

电流：0In～100In      时间：0s～100s

2、整定值允许误差

电流：±3%或±0.02In

注：In 为 TA 二次额定电流，以下同

3、时间误差：电流为1.2倍整定值，不大于40ms 或±3%

过流保护

1、整定值范围

电流：0.1In ～100In   时间：0s ～ 100s

2、 整定值允许误差

电流：±3%或±0.02In

注：In为TA二次额定电流，以下同

3、时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%

过流加速保护

1、整定值范围

电流：0In～100In     时间范围：0s～100s

2、整定值允许误差

电流：±3%或±0.02In

时间误差：电流为 1.2 倍整定值时，±1%或±40ms

二段零序过流保护

1、整定值范围

电流：0In～100In

零序Ⅰ段时间范围：0s～100s

零序Ⅱ段时间范围：0.1s～100s

2、 整定值允许误差

电流：±3%或±0.02In

3、时间误差：电流为1.2倍整定值，不大于40ms 或±3%

零序加速保护

1、整定值范围

电流：0A～100A    时间范围：0s～100s

2、整定值允许误差

电流：±3%或±0.01A
