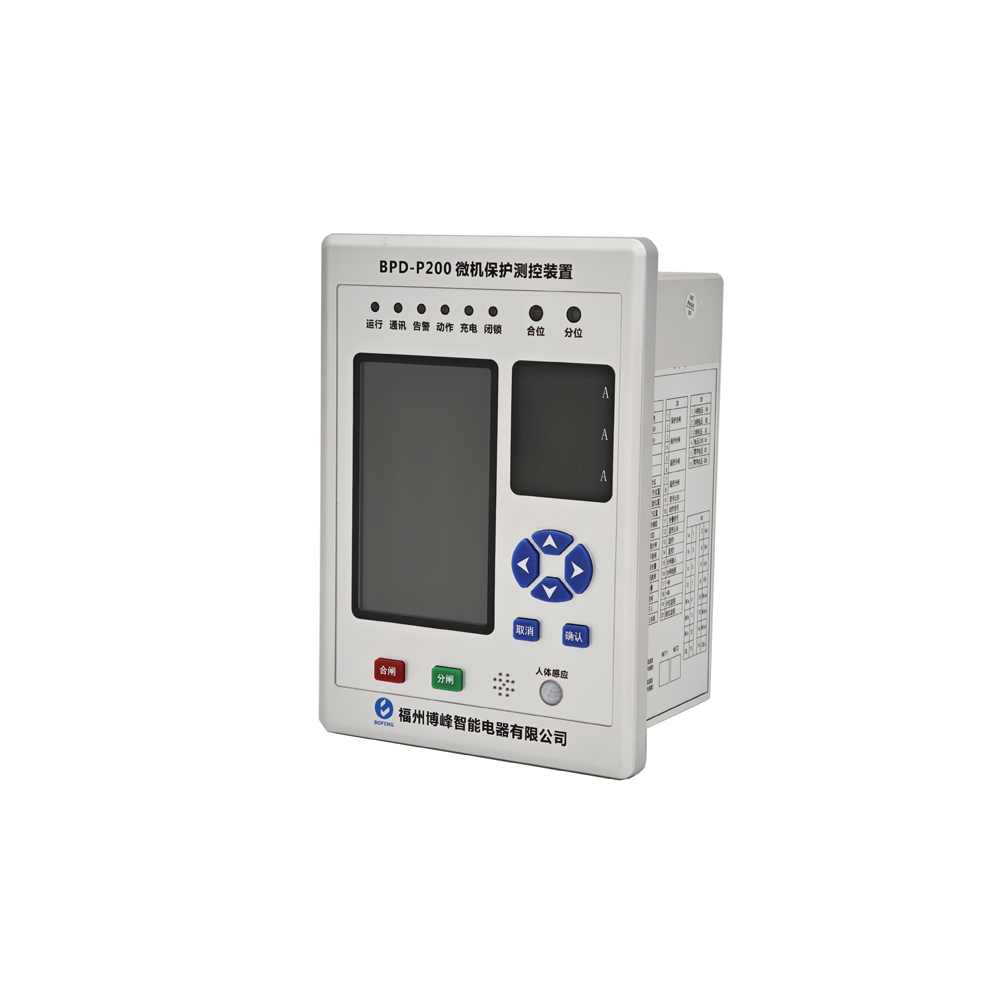

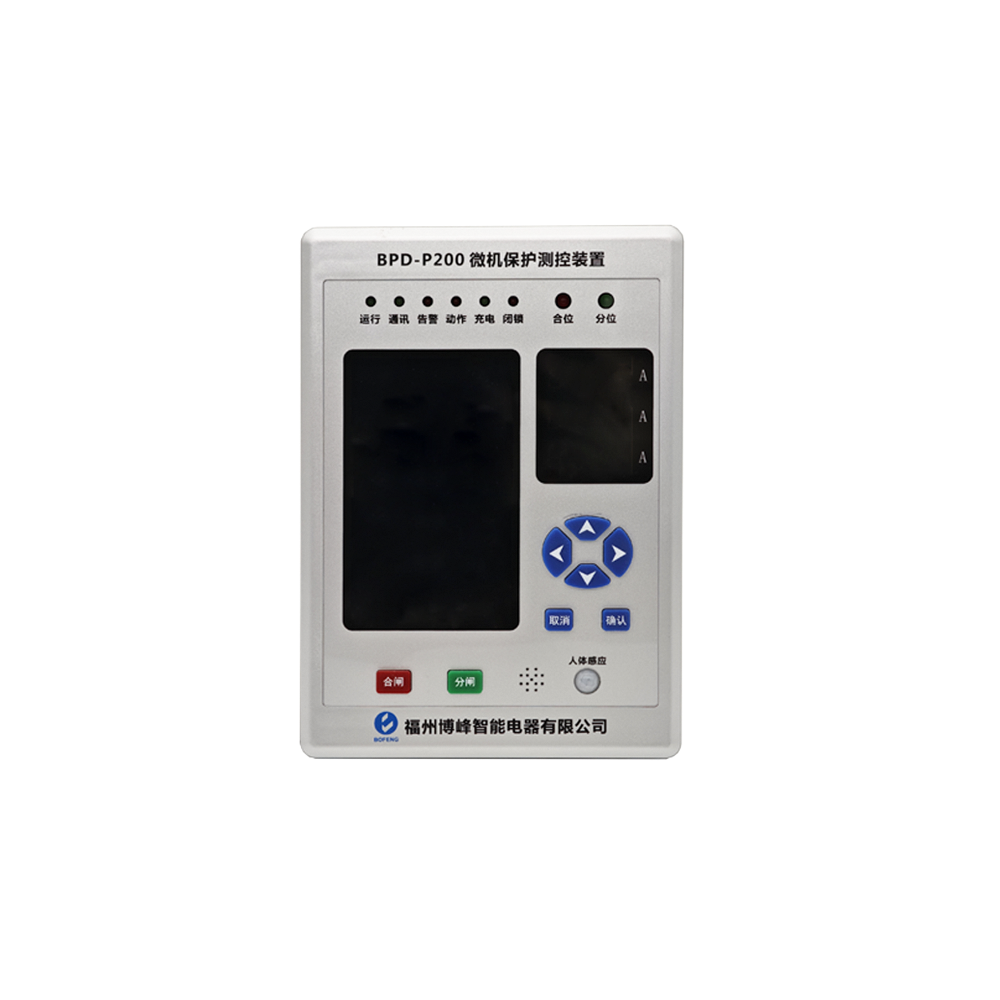

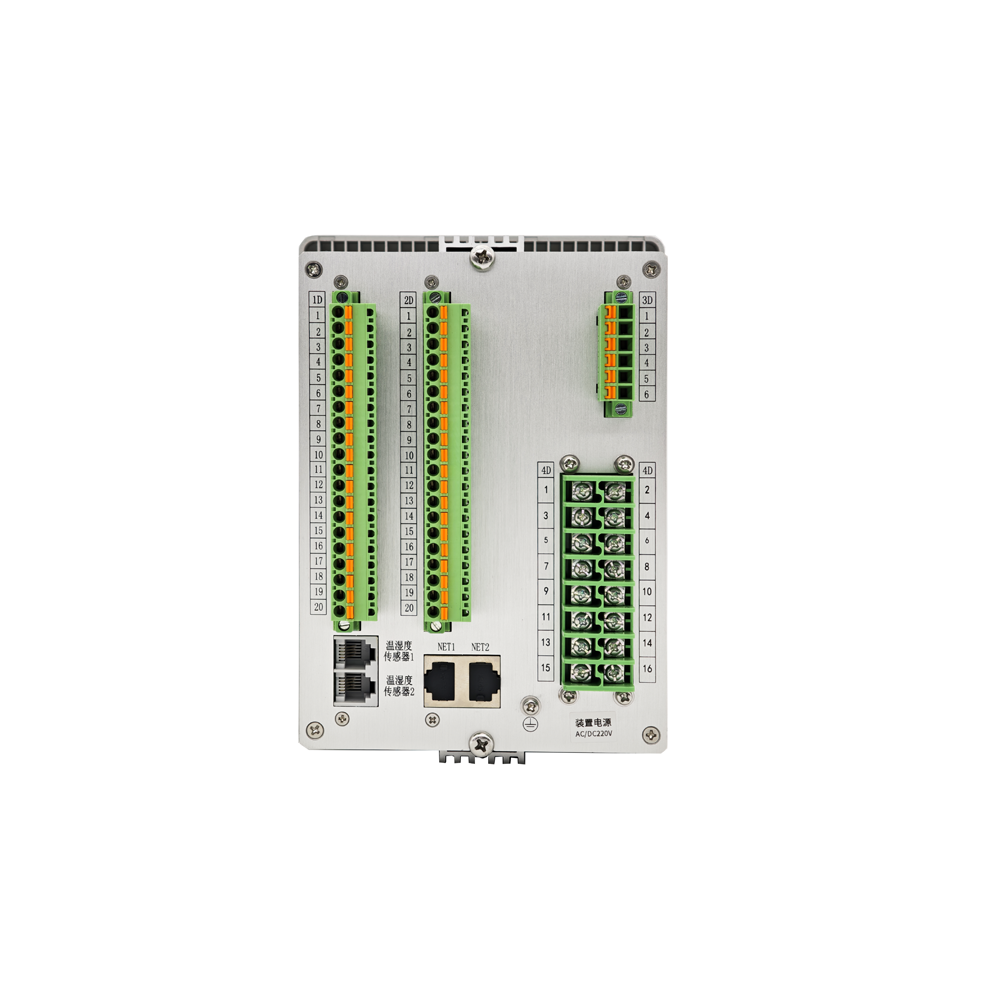

微机综合保护装置

BPD-P200

❑功能特点

• 13路智能开关量输入，开入显示名称可编程，并提供用户功能定义，方便现场灵活接线。

• 8路独立开出回路。

• 采用工业级 800x480 高分辨率彩色大液晶，能显示一次系统图。显示界面清晰、丰富，多层菜单显示，人机界面极为友好。

• 装置具备故障录波功能，可将所录波形在液晶上显示，方便用户分析故障原因，最多可记录 64 组录波数据。

• 装置带 3个数码管，可显示电流值，为用户节约一块电流表，如无测量 CT 则转换显示保护电流值。

• 装置配备两个温湿度传感器，可监测开关柜内电缆室和二次箱的温湿度，并控制加热器工作。

• 装置配备一个红外传感器，监测到人体时装置自动点亮液晶，并且可以选配语音提示。

• 装置可选配两路以太网，一主一备使用。

• 装置配备大容量的非易失存储器，保证记录100次历史事件记录，100条开入变位，50条操作事件，记录内容详细，掉电不丢失数据。

• 装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

• 装置提供 RS-485 通讯总线接口，方便实现 SCADA 功能。

• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

• 具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数、有功无功电能量等电气参数。

❑技术指标

额定数据:

• 交流电压：100V 或 220V，

• 交流电流：5A 或1A，频率：50Hz/60Hz，

• 电源：AC/DC 220（110）V±20%；DC48V±20%；DC24V±20%；

• 过载能力：电流回路长期运行---2In    10s---10In     1s---20In；

• 功率消耗：电源功率不大于 10W，交流输入回路不大于 0.5VA/路；

• 测量范围：电压 0.01Un~ 1.2Un     电流 0.1In~20In；

• 零序电流0.01A~20A   零序电压 0.01Un~ 1.2Un；

• 测量精度：电压 <0.5%    电流 <0.5%；

保护整定范围：

• 电流：0~20In  级差0.01A，电压：0~1.2Un  级差0.1V；

• 时间：0~100s  级差0.01S；

• 保护动作时间：在 1.2 倍定值下所有保护固有动作时间不大于40ms；

• 开入回路：装置内部提供直流 24V；

• 开出接点：触点可连续通过 AC220V，8A 或者 5A电流；

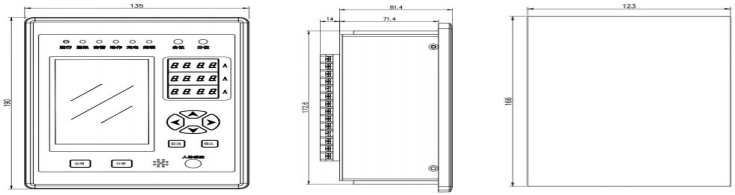

❑产品尺寸图
