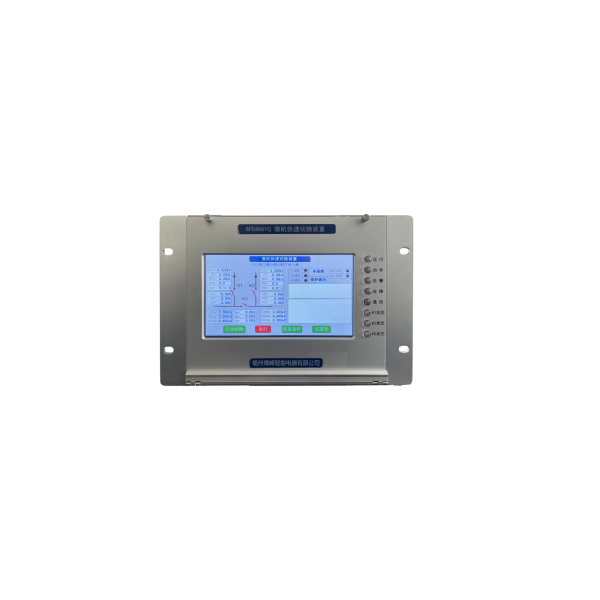

低压快切装置（低压备自投）

BPD8661Q

❑功能特点

（1）切换功能齐全

• 兼有手动起动、保护起动、失压起动、误跳起动、无流起动、逆功率起动等多种起 动方式

• 兼有并联、串联和同时切换方式

• 兼有快速切换、同期捕捉切换、残压切换、长延时切换等实现方式

• 完备的切换闭锁功能

（2）可靠的软硬件设计

• 装置采用全封闭背插式结构，抗干扰设计，使装置的抗电磁干扰能力大大提高。

• 出口设有闭锁继电器，保证装置可靠出口。

• 逻辑单元软件与管理单元软件独立运行，通信、显示等不会影响切换逻辑正常运行。

（3）通过全面的第三方检测

• 装置通过了EMC 最高等级试验，确保各种恶劣工况下装置的正常运行。

（4）友好的易用性

• 装置配有汉字液晶显示，直观的界面菜单，详细的信息显示，丰富的指示灯，便于 操作和调试。

• 装置提供调试接口，可通过该接口将装置所有信息（报告、录波、定值等）导出。

（5）通信功能

• 支持以太网、RS485 通信接口；支持 IEC60870-5-103 、Modbus 通信规约。

（6）强大的故障录波及信息记录功能

• 信息记录全面，包括动作事件、告警事件、开入开出变位信息、装置自检、运行事件及 录波事件等。通过查看这些事件记录，可以全面了解设备的运行状况。

（7）时钟同步

• 装置具备软件对时和硬件对时功能。

• 硬件对时支持秒脉冲对时模式和IRIG-B 码对时模式，装置自动识别硬件对时模式，对 时误差≤1ms 。对时接口均采用485差分电平输入。

• 软件对时为通讯报文对时，一般地，IRIG-B 码对时单独使用，差分秒脉冲与软件对时一同使用，不建议 IRIG-B 码对时与软件对时同时使用。

❑技术指标

• 工作环境

温度：-25℃~+60℃ 保证正常工作

湿度、压力符合DL478

• 机械性能

能承受严酷等级为 Ⅰ级的振动响应，冲击响应。

• 额定数据

直流电压：220V    允许偏差+15％，-20%           交流电流：5A

交流电压：100V（线电压），57.74V                交流电流：5A               频 率：50Hz

• 功耗

交流电压：  < 0.5VA/相

交流电流：  < 1.0VA/相  (In =5A)

            < 0.5VA/相  (In =1A)

直    流：  正常 < 15W                          跳 闸 < 25W

• 过载能力

交流电流：2 倍额定电流，连续工作； 10 倍额定电流，允许 10s；40 倍额定电流， 允许 1s。

交流电压：1.2 倍额定电压，连续工作；1.4 倍额定电压，允许 10s。

• 精度

电 压：0.5级                    频 率：0.02Hz             相 角：0.2度

• 定值误差

电压定值误差：±2.5%；

电流定值误差：±2.5%或±0.01A；

频差定值误差：±0.02Hz；

时间定值误差：±1%定值。

角差定值误差：±0.2 °

• 精确工作范围

电流：  0.05In~20In            电压：  1%Un~120%Un        频 率：  30Hz~65Hz

• 输入输出接点容量

跳合闸出口：允许长期通过电流5A ，切断电流0.3A（DC220V, V/R 1ms）

信号出口：允许长期通过电流5A ，切断电流0.3A（DC220V, V/R 1ms）

开关量输入：DC220V。

❑产品尺寸图
