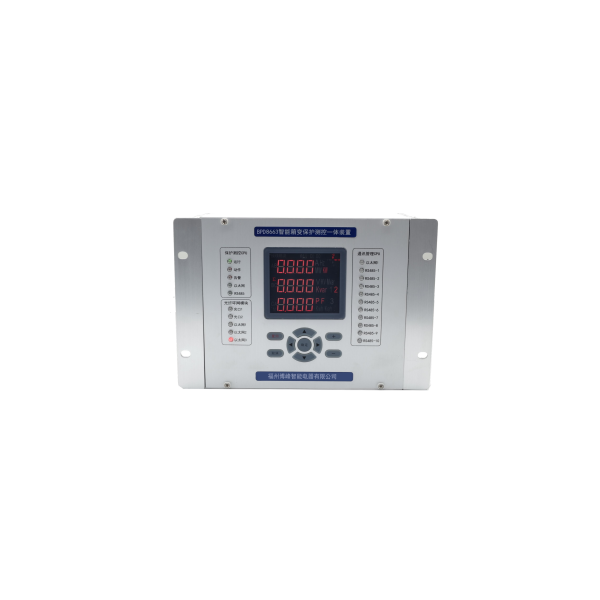

箱变保护测控装置

BPD8663

❑功能特点

• 三段式过流保护（可经复合电压启动，可带方向）；

• 三段式零序过流保护（可带方向）；

• 过负荷告警；

• 重合闸；

• 检同期手合；

• 高周解列；

• 低周减载；

• 过压保护；

• 低压减载；

• 小电流接地选线；

• I，U，P，Q，Cosφ，有功电度，无功电度，15路开关量采集；

• B码对时和NTP对时；

❑技术指标

• 遥测

交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度；

6路电流、6路电压；

直流测量共6路；

标配3路4-20mA输入 标配3路热电阻测量；

• 遥信

42路开入，其中17路固定为非电量保护信号输入；

• 遥控

9路继电器输出，用于保护输出或普通遥控输出；

• 保护

非电量保护：轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相，网门跳闸、烟雾报保护警、门开报警、非电量1~4；

常规保护：差速断保护，比率差动保护、三段式电流保护、零序电流保护、过电压保护、欠电压保护；

• 通信

2个自愈型光纤通讯接口，3个自愈型电口，可组光纤环网通信；

2路以太网通讯接口（CPU自带）；

2个485通讯口（CPU自带）；

• 规约

标配10路RS485接口。

• 转换

2路以太网通讯接口。

• 记录

记录最近发生的1024次事故记录，1024次操作记录16条故障录波功能。

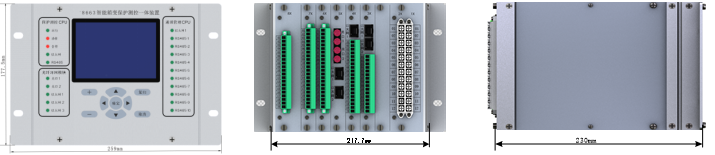

❑产品图片尺寸
