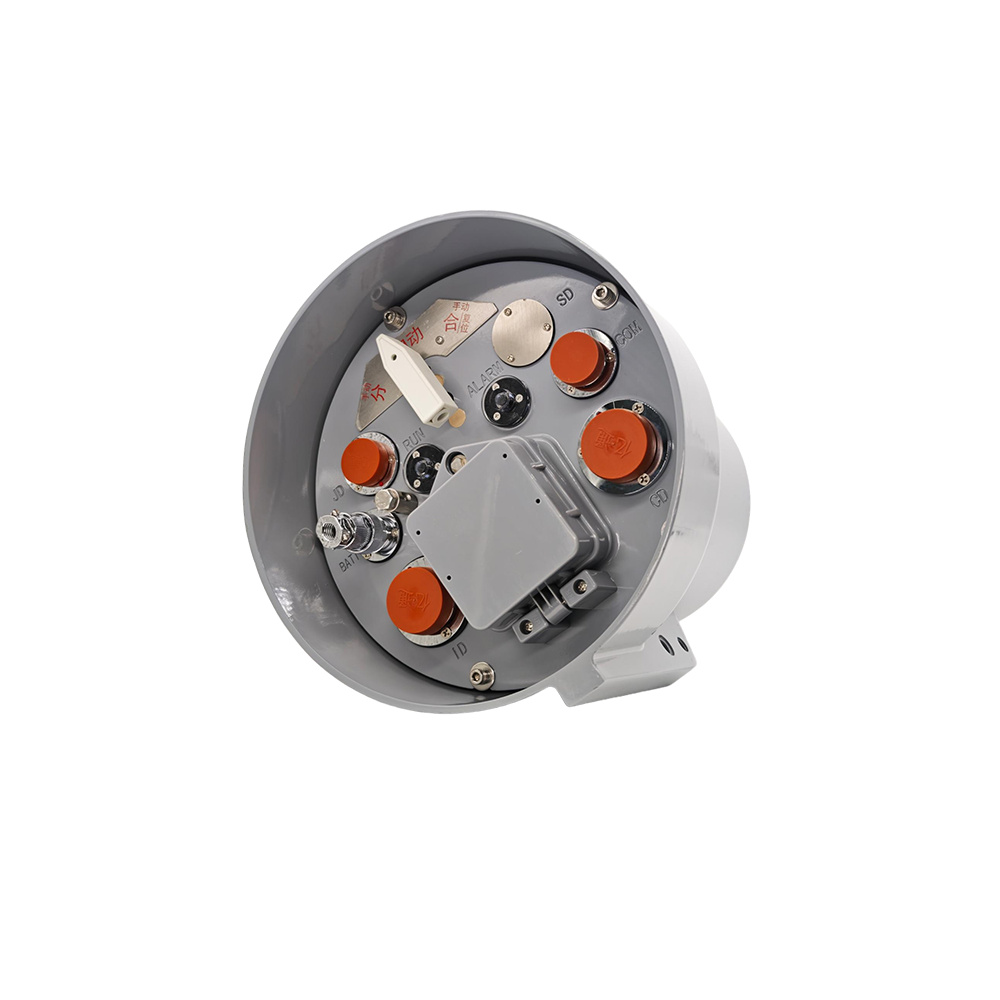

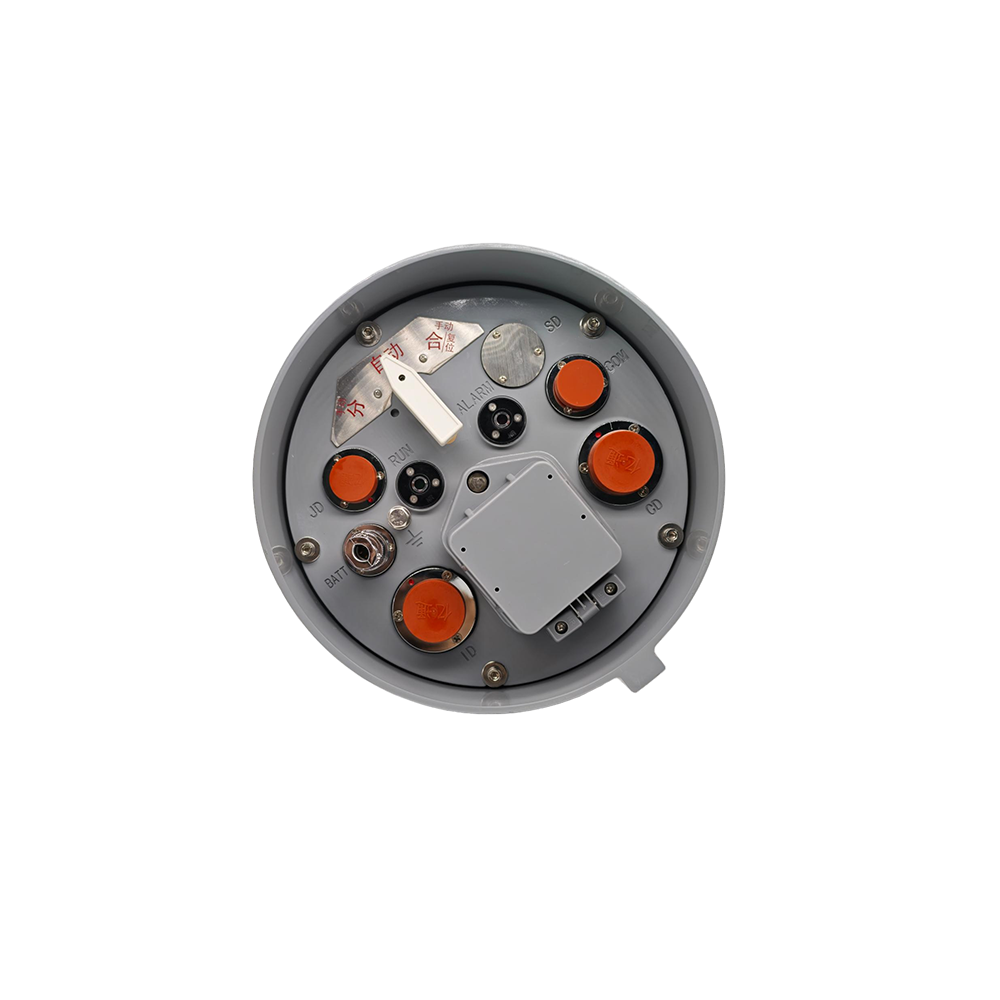

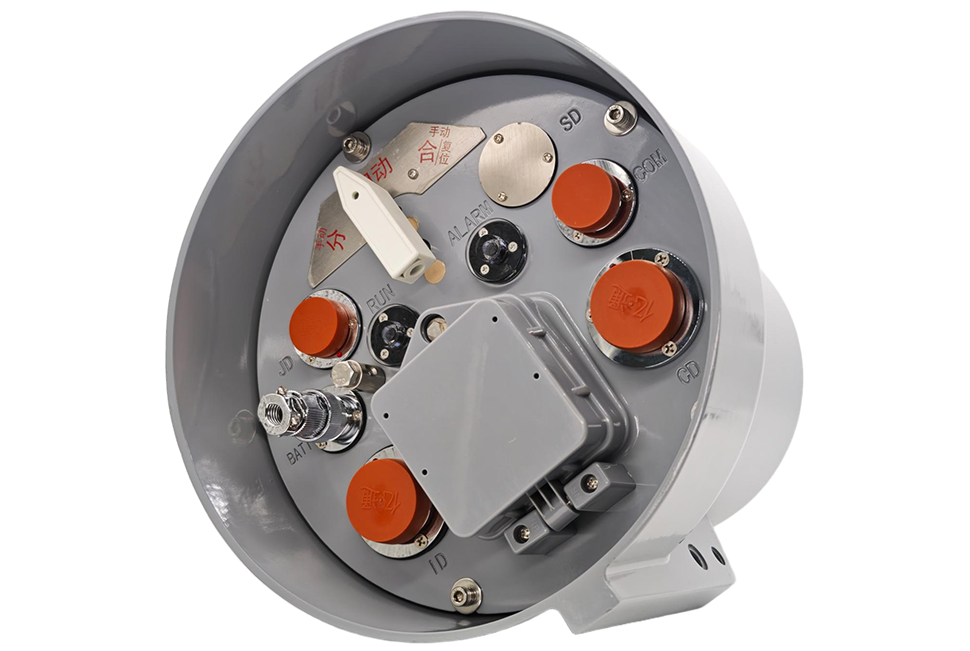

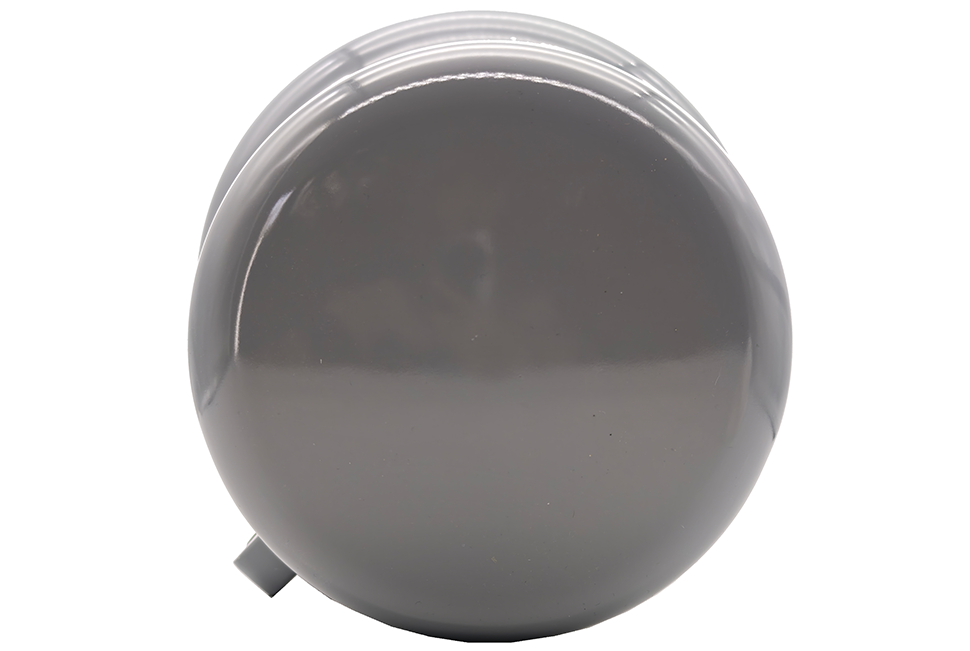

馈线终端FTU

BF-F100

❑功能特点

• 模块化的软件设计思路，使保护功能配置灵活，可满足用户的不同需求。

• 可维护性好， 技术升级方便。主板 CPU 采用高性能32位微处理器，引入最先进的工业实时多任务操作系统，具备良好的软件平台。

• 装置采用多级隔离和良好的屏蔽措施，从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施；

• 成熟的表面贴装技术的应用，生产过程严格遵循ISO9001版程序要求，使得整机具有优异的电磁兼容性能和现场运行的高可靠性。

• 完善的故障录波功能，装置可以录取故障前5个周波和故障处理全过程的开关量。可以对故障的情况进行有效的分析，并可实现故障过程再现和事故反演。

• 远方定值召唤、修改功能。

• 远方、就地信号复归功能。

• 终端功能完善、配置灵活，在满足用户要求的前提下，达到了最佳性价比。

❑技术指标

• 遥信输入：5路光电隔离的开关量输入。

• 遥测输入：4U、4I、2DC的模拟量采样输入，经数字滤波和采样计算转换到需要的量。

• 遥控输出：3路输出，电压等级可选。

• 遥测输入：支持线损模块接入。

• 录波功能：64条录波，前五后八，每周波96个点。

• 保护功能：具备过流、零序、重合闸、单相接地等保护功能。

• FA功能：支持电压时间型、自适应综合型、电压电流时间型三种FA模式。

• 电源管理：蓄电池维护、活化管理及状态监测

• 事件记录功能；历史记录1024条，遥控记录300条，操作记录300条

• 历史文件记录功能：包括遥控文件、SOE文件、极值文件、定点文件、日冻结文件、潮流反向文件、日志文件。

• 通讯功能：两个100M/10M自适应网口，3个232串口。支持104、101平衡101非平衡通讯规约。

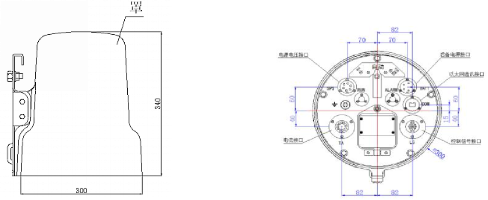

❑产品尺寸图
