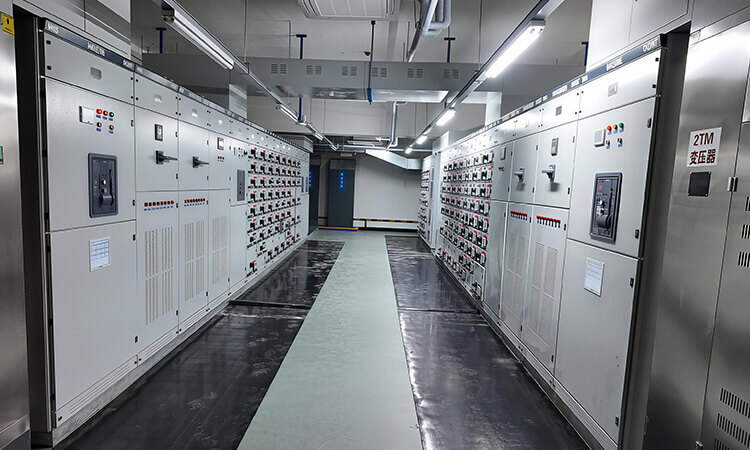

老旧改造核心难点：原有回路杂乱、图纸缺失、空间狭小、停电窗口紧张、新老设备兼容差、寄生回路多；优先遵循 “先勘察、分阶段、能带电预制就带电预制、停电窗口只做断点接入与联调” 原则，同时满足供电部门验收、电力监控安全防护要求。
一、前期勘察与方案要点（重中之重）
1.资料复核与现场摸排
核对原有一次主接线、CT/PT 变比、二次原理图；无图纸时逐柜、逐端子、逐电缆核线，标记带电端子、闲置线芯、寄生回路、老化电缆、CT 开路风险点，留存影像、线号台账。
核查 CT 容量、准确级、负载，很多老 CT 容量不足，加装综保、遥测后容易饱和、误差超标；PT 二次回路核查保险、并列回路、接地方式，严防 PT 二次短路。
确认柜内安装空间、DIN 导轨、开孔条件，区分方案：利旧柜体加装终端 / 综保、部分换柜、整体更换。
2.停电方案策划（老旧改造第一风险点）
重要负荷优先采用分段改造、旁路 / 临时电源过渡、带电预制：网关、光纤、RS485 线缆、无线测温、局放传感器可带电敷设安装；仅二次端子改接、CT 并接、装置更换安排在停电窗口期，压缩停电时长。
编制停电、验电、接地、挂牌、复电操作票，明确隔离范围、防反送电措施；多电源、母联、备自投回路重点防范反向来电。
提前报备供电公司，保护定值、远动点表、通信规约按属地调度要求确认。
3.方案选型与兼容
协议统一：优先 IEC61850（上送调度）、Modbus-RTU（仪表 / 终端）；老设备无通信口，加装外置采集终端，严禁直接破坏原有保护跳闸回路。
电源：自动化装置、通信管理机、远动网关配置双路 DC220V/DC48V UPS，站用交直流电源独立，避免自动化失电。
二、一次侧配套施工要点（自动化依赖一次基础）
1.开关位置辅助接点、储能位置、手车位置、接地刀位置接点核对；老旧少油 / 真空开关辅助触点氧化、接触不良是遥信变位异常高发点，必要时更换辅助开关。
2.模拟量采集：CT 二次严禁开路，PT 二次严禁短路；新增采集回路采用串联接入原有 CT 回路（并接采集终端），停电后改线，做好短接保护。
3.状态传感：母排、电缆接头加装无线测温；10kV 及以上重要柜可选超声波 / 特高频局放；温湿度、烟感、水浸、门禁、视频环境监测同步接入监控后台。
4.土建、接地：重新核查接地网，自动化屏、网关、柜体、屏蔽层、电缆屏蔽单端接地；接地电阻满足≤4Ω（配电常规）；电缆沟、桥架整理，强弱电分离，避免强电干扰 485 / 以太网信号。
三、二次回路施工（事故高发区，严控寄生回路）
1.旧线清理：废弃二次电缆、多余芯线全部拆除，不允许留在柜内悬空、端子上；老旧端子排氧化、烧蚀的整排更换，统一线号、标号，图纸与现场一一对应。
2.线缆选型与敷设
跳闸、保护回路：屏蔽控制电缆；通信 485 用屏蔽双绞线，总线末端匹配终端电阻；以太网用六类屏蔽网线 / 光纤，光纤优先用于远动、差动通道，抗干扰强。
强弱电分槽、分层，交流动力、直流控制、通信线缆分开，不混束；屏蔽层单端接地，两端接地易形成环流，干扰遥测。
3.接线规范
CT 回路：先短接再拆线，拆线前可靠短接；
跳闸、遥跳开出回路：增加压板（硬压板），远方遥控投入 / 退出有明显断点，满足安规、防误；
防误闭锁：原有机械五防保留，新增自动化远方操作逻辑闭锁，远方 / 就地切换开关可靠，就地优先。
4.直流系统：直流馈出独立空开，每个自动化屏独立供电，带失电告警信号接入后台；直流接地在线监测投入。
四、自动化装置、通信、后台施工调试要点
1.装置安装：综保、测控、通信管理机、远动网关、对时装置 GPS / 北斗导轨安装，固定牢固；装置地址、规约、点表提前离线配置，停电后只做接线与对点，缩短窗口。
2.对时：全站统一北斗 / GPS 对时，遥信时标、故障录波时间同步，是故障追溯关键；
3.分层对点调试（分段测试，不要一次性全部接完）
单体：装置上电、模拟量输入校验、遥信变位、开出传动（传动前退出跳闸压板，防止误跳！）
链路：485 总线、以太网、光纤通道测试，丢包、误码测试；
联调：后台对点、遥测值核对、遥信变位、遥控分合试验、备自投、联闭锁逻辑、故障告警、SOE 顺序事件记录；
定值：继电保护测试仪加量校验全套保护定值，与供电部门定值单一致，定值固化、留存记录。
4.网络安全（强制要求）：电力监控系统分区，远动网关机隔离、防火墙、纵向加密、白名单，禁止后台直接公网暴露；工控主机加固、关闭无关端口，符合《电力监控系统安全防护规定》国家能源局。
五、安全管控、试验、验收与试运行
1.带电作业管控：带电敷设传感器、通信线时，与高压带电部位保持安全距离，使用绝缘工具，设专职监护；严禁触碰原有保护跳闸回路。
2.必做试验项目：二次回路绝缘测试（500V 摇表）、CT 极性、PT 相序、回路通断、直流接地检查、遥控传动、SOE 分辨率、通道误码、接地电阻复测。
3.资料闭环：竣工图（更新一二次图纸、点表、定值单、接线表）、调试记录、试验报告、备品清单、操作手册、账号权限台账；供电公司远动对点、传动验收。
4.试运行：72h 连续试运行，重点盯遥测漂移、遥信误报、通信中断、遥控拒动，安排专人值守；试运行完成后对运维人员培训（就地 / 远方切换、压板投退、故障处置）。
六、高频踩坑提醒
不退出压板直接传动开出，导致误跳闸；
CT 改造时忘记短接，发生 CT 开路、高压伤人；
新旧图纸不一致、遗留寄生回路，投运后莫名误告警、误动作；
485 总线不做终端电阻、屏蔽层两端接地，数据乱跳、遥测漂移；
远动不做纵向加密、直接公网映射，违反电力监控安全防护；
忽视辅助触点老化，遥信位置和现场开关不一致。
