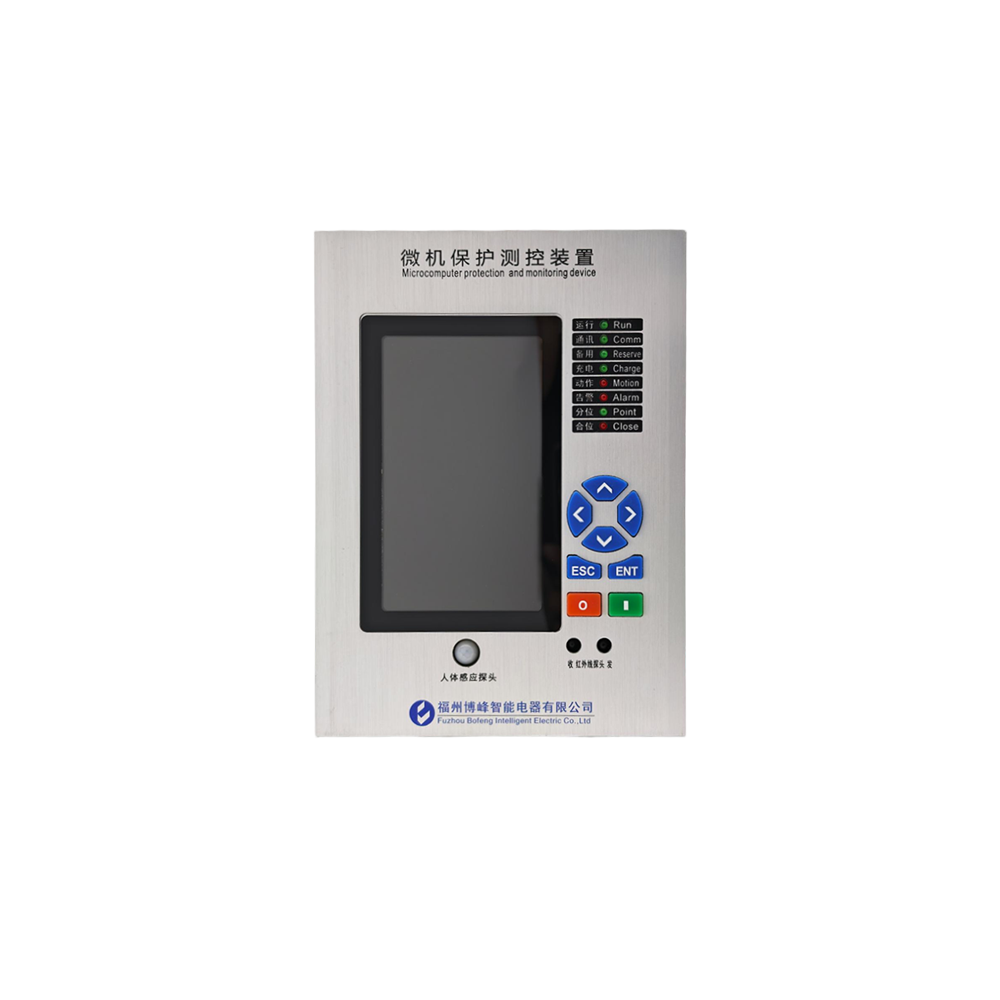

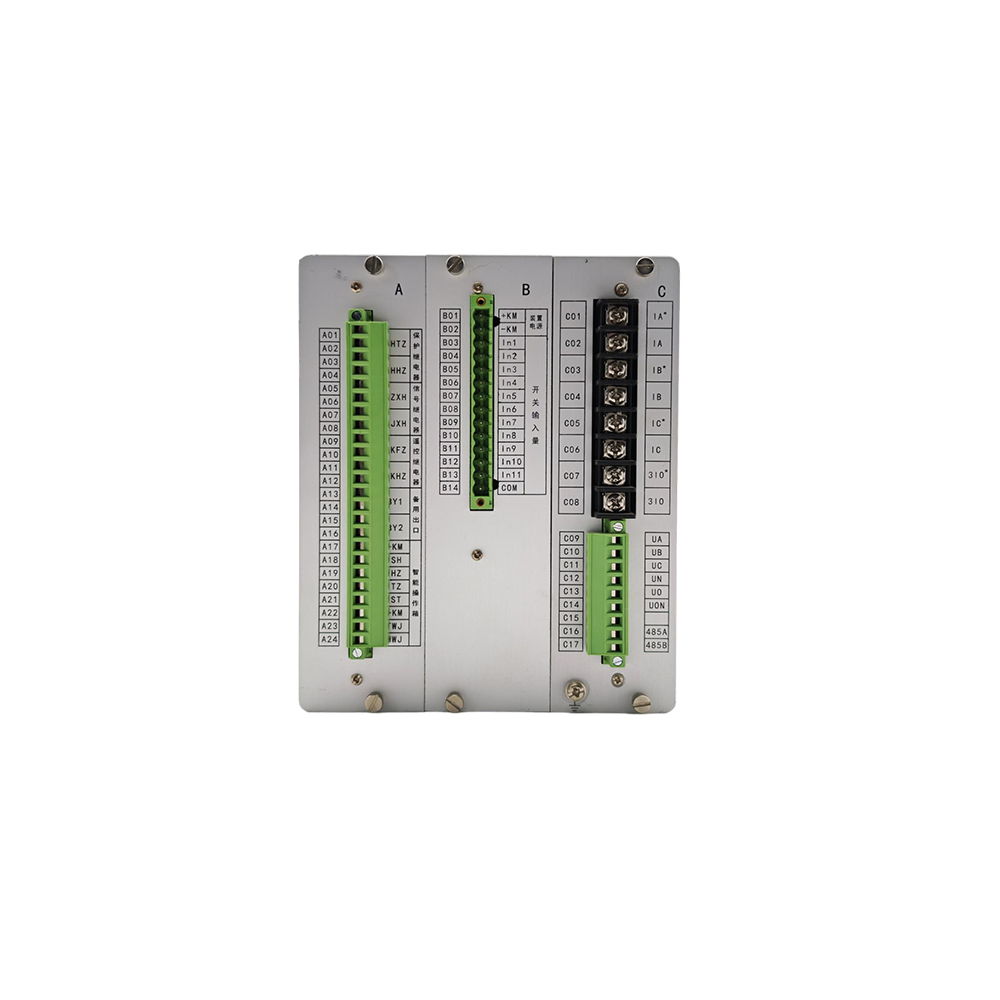

微机保护测控装置

BPD-807AR

❑功能特点

• 采用全密封式结构，具有良好的抗震、防尘性能

• 小型化设计，体积小，重量轻，外形美观，安装方便

• 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

• 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

• 装置供电电源、控制回路均为交直流两用

• 具有RS485总线串行通信口

• 具有事件顺序记录功能，可记录128条事件，数据掉电不丢失

• 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

• 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能超低功耗

❑技术指标

额定工作电压

AC220、DC220V、DC110V、DC48V

额定技术数据

 a）交流电流：5A或1A     b）交流电压：100V     c）频率：50HZ

功率消耗

工作电源：正常工作时,不大于5W；保护动作时,不大于10W。

交流电流回路：< 1VA/相   (IN =5A)；

              < 0.5VA/相 (IN =1A)；

交流电压回路：< 0.5VA/相；

精确工作范围：

电流： 0.04In～20In                      频率： 0.9Fn～1.1Fn

电压： 0.4V～1.2Un                       时间：0～100s

保护部分精度：

a) 定值精度：≤±3%；                    b) 时间精度：<±1％ 整定时间+40ms

c) 整组动作时间：≤40ms；                d) 频率精度：≤0.1Hz；

测控部分精度：

a) 交流量精度：≤±1%；                  b) 有功无功：≤±2%；

开关量输入：

输入类型：无源

光电隔离输入数量：10

工作电压：内部24V

开出接点容量：

a)出口继电器

触点额定载流容量：250Vac/220Vdc,5A

输出类型: 无源(空接点)

b)信号继电器：

触点额定载流容量：250Vac/220Vdc,5A

输出类型: 无源(空接点)

通信接口

数目：1             电气特性：RS485          传输方式：异步

通信协议：MODBUS    地址：1～254             波特率：9600

通信介质：双绞线或光纤

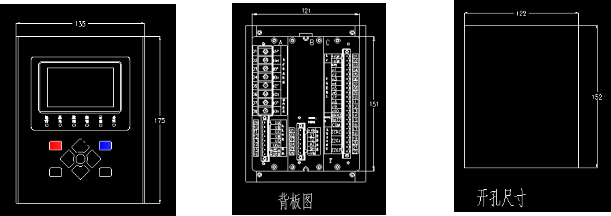

❑产品尺寸图
