SF6泄漏报警监测系统

SF6气体泄漏监控报警系统由监控主机、SF6+O2气体监测器、温湿度监测器、风机控制器、声光报警器、监控平台等组成。监控主机和监测器之间通过有线或无线通讯方式进行连接同时，系统能够将监控数据上传监控云平台，进行数据存储、分析、显示和处理，数据可在监控平台和手机APP客户端进行查看，方便运维人员及远程监控中心及时掌握现场设备运行情况，有效保障电网安全运行。

❑功能特点

• 环境中SF6、氧气气体浓度检测功能

• 环境中温、湿度检测功能

• 环境中所有监测点的遥测、遥信和报警实时显示功能

• SF6气体浓度超标和缺氧报警功能

• 缺氧或SF6浓度超标，自动启动风机进行排风功能

• 定时自动排风功能以及手动强制开启或关停全部风机

• 历史数据查询、显示和存储功能

• 进入GIS室自动播报当前环境状态功能

• 一台主机最多可以连接32路传感器，实现多点组网功能

• 声光、语音报警功能

• 远程监控报警功能

• 人体红外探测感应功能；

❑技术指标

• 工作电压：AC/DC 220V±10%,50Hz

• 功    耗： 额定电压下＜10W

• SF6气体浓度测量范围：0-3000ppm

• SF6浓度超限报警点：1000ppm（国标值），精度＜5%FS

• 氧气含量检测范围：0-25%

• 缺氧报警点：18%（国标值），精度＜1%FS

• 温度检测范围：-30—+99℃(精度±0.5℃)

• 湿度检测范围：10-99%RH：精度±0.5％RH

• 风机输出电源接点：6A；

• 远传通信方式：485/Ethernet

• 现场主机外型尺寸(mm)：L330×W250×H65

• SF6和氧气探测单元尺寸(mm) ：L162×W150×H38

• 温湿度探测单元尺寸(mm)：L162×W150×H38

• 监测历史数据存储能力：500万条；

• 触摸显示屏大小：7英寸

• 主机与探测单元安装方式：壁挂式

• 工作环境温度： -25℃～70℃

• 工作环境湿度： ≤95％

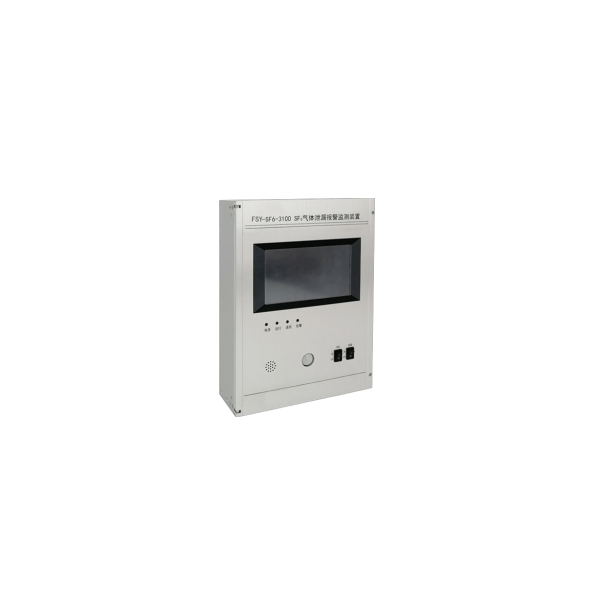

❑产品尺寸图片
