环网柜微环境在线监测系统方案

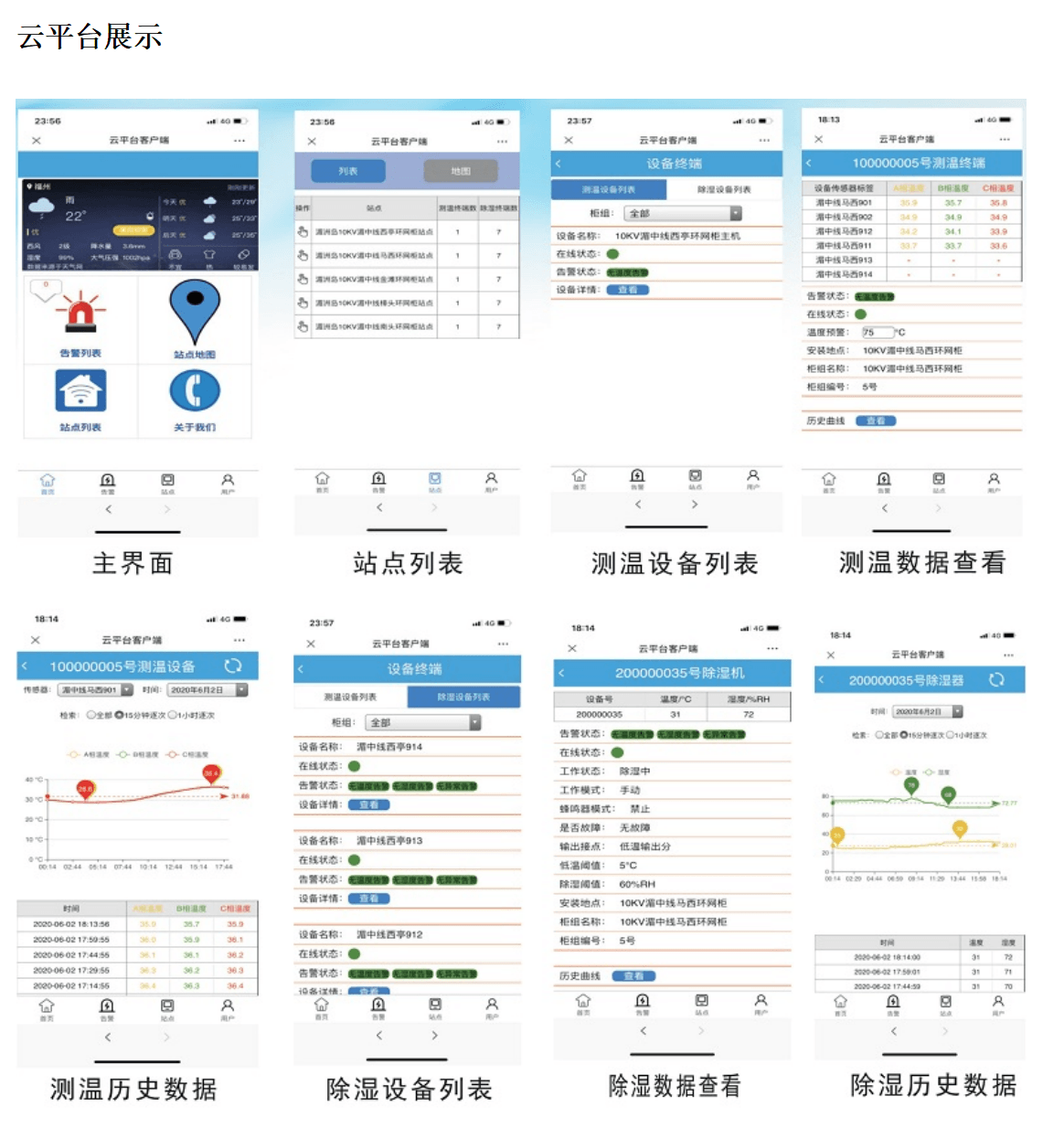

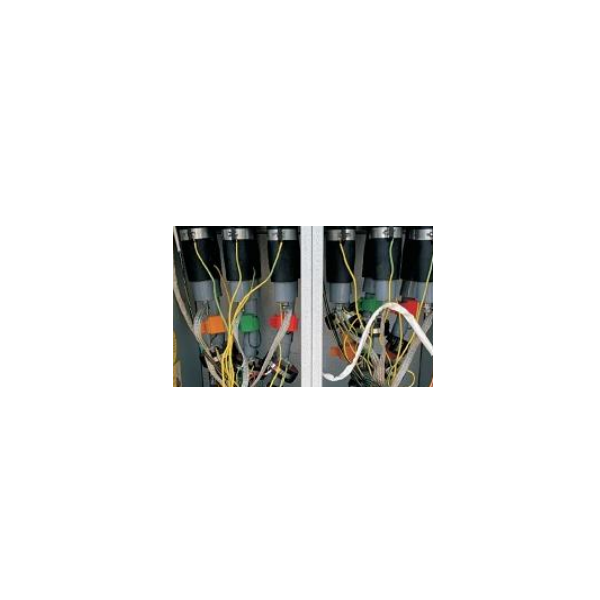

温传感器采用CT感应取电,免维护测温传感器无线通讯传输, 无需布线远程在线监测电缆温度超限温度自动报警，防止事故发生极限温湿度记录、报警记录、温度失衡记录等存储记录1周温度数据，方便分析统计采用半导体制冷除湿技术，真正将柜体内湿气排出柜内温湿度实时在线监测，随时随地远程查看柜内温度本地实时显示除湿装置提供一路低温无源接点输出除湿阈值、低温阈值支持本地/远程设置除湿装置具备RS-485通讯功能，且通讯地址可设置除湿装置故障自动报警,及时了解工作状态除湿装置支持手动/自动工作控制方式支持个性方案定制，满足不同。
技术参数：
测温传感器参数
| 参数项 | 参数值 |
|---|---|
| 工作电源 | CT 感应取电，无需电源 |
| 电压等级 | 6kV～500kV,0.4kV |
| 取电电流 | 10~5000A |
| 测量范围与精度 | -40～0±3℃；0～100±1℃；100～150℃±2℃；150～200℃±3℃ |
| 采样间隔 | ≤60s |
| 通信方式 | 433M 无线通信 |
| 通信距离 | 空旷区域通信距离 50 米 |
| 工作环境 | -20℃~120℃,≤90%RH |
| 报警默认参数 | 参数项 | 参数值 |
|---|---|---|
| 温度报警值 | 上限值：+90℃, 下限值：-20℃ | |
| 温度告警值 | 上限值：+60℃, 下限值：-10℃ | |
| 继电器干接点参数 | AC220V/5A (2 组无源常开 / 一组常闭触点) | |
| 工作电压 | AC85～265V/DC110～370V | |
| 整机功耗 | ≤5VA | |
| 工作环境 | -10℃~+70℃,≤90% RH, 不结露 | |
| 海拔 | ≤2500 米 | |
| 防护等级 | IP20 | |
| 绝缘电阻 | ≥100MΩ(10~30℃,≤80%RH) | |
| 安装方式 | 嵌入式安装 |
# 测温传感器参数
参数项 | 参数值 |
工作电源 | CT感应取电，无需电源 |
电压等级 | 6kV～500kV,0.4kV |
取电电流 | 10~5000A |
测量范围与精度 | -40～0±3℃；0～100±1℃；100～150℃±2℃；150～200℃±3℃ |
采样间隔 | ≤60s |
通信方式 | 433M无线通信 |
通信距离 | 空旷区域通信距离50米 |
工作环境 | -20℃~120℃,≤90%RH |
# 报警及整机参数
报警默认参数 | 参数项 | 参数值 |
温度报警值 | 上限值：+90℃,下限值：-20℃ | |
温度告警值 | 上限值：+60℃,下限值：-10℃ | |
继电器干接点参数 | AC220V/5A(2组无源常开/一组常闭触点) | |
工作电压 | AC85～265V/DC110～370V | |
整机功耗 | ≤5VA | |
工作环境 | -10℃~+70℃,≤90%RH,不结露 | |
海拔 | ≤2500米 | |
防护等级 | IP20 | |
绝缘电阻 | ≥100MΩ(10~30℃,≤80%RH) | |
安装方式 | 嵌入式安装 |
# 智能远程监控器参数
参数项 | 参数值 |
电源 | AC220V/DC12V |
功率 | <5W |
工作温度 | -20~+65 ℃ |
下行通信方式 | 1路RS485,1路RS232 |
默认通信参数 | 9600, 8, n, 1 |
上行通信方式 | GPRS通信，通信IP可配置 |
通信协议 | RTU远程通信协议 |
# 除湿机参数
型号 | 传感器方式 | 显示功能 | 输出节点 | 通信功能 | 除湿体积 | 除湿量 | 除湿功率 | 工作电源 |
除湿机 | 内置 | LED数码管 | 2路(5A 250VAC)(5A 30VDC) | RS485 | ≤2m³ | 120ml/24h | 15W | AC85-265V /DC 90-300V |
# 无线温湿度显示器参数
分类 | 参数项 | 参数值 |
下行通信参数 | 无线频率 | 433MHz |
下行通信参数 | 管理无线测温传感器数量 | ≤36只 |
下行通信参数 | 管理除湿装置数量 | ≤8台 |
通讯参数 | 通讯接口 | RS485通讯接口，通讯距离=200m |
通讯参数 | 主机组网数量 | ≤8只 |
通讯参数 | 通讯规约 | Modbus规约《无线测温系统通讯协议》 |
通讯参数 | 波特率 | 2400、4800、9600、19200 bps可选 |

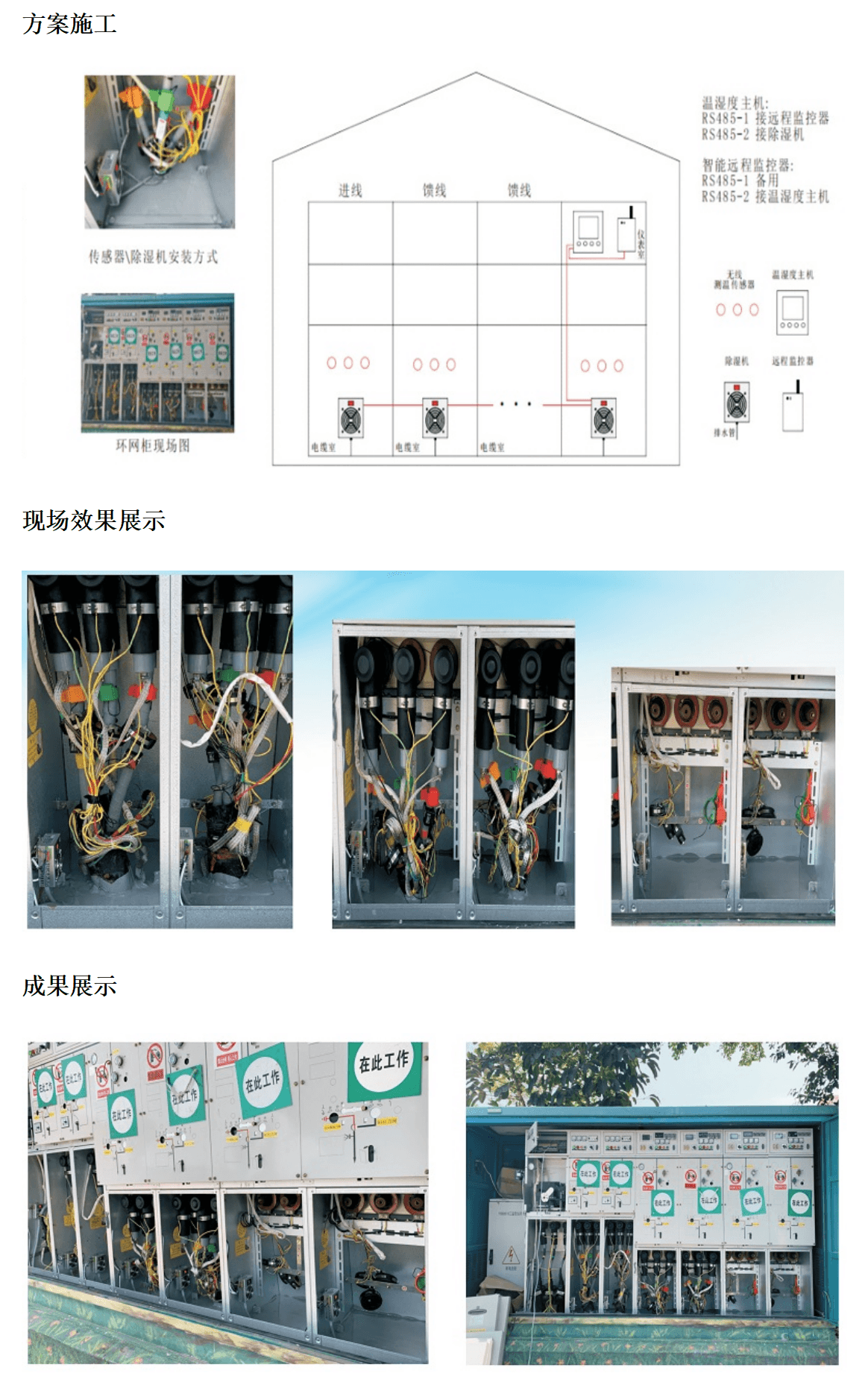

# 单柜方案配置清单(7个间隔举例)
设备名称 | 数量 | 备注 |
智能远程监控器 | 1台 | 二次室 |
无线温湿度显示器 | 1台 | 二次室 |
除湿装置 | 7台 | 1台/间隔 |
CT感应取电型无线测温传感器 | 18只 | 3点/间隔，PT室不安装 |
封堵材料及施工 | 若干 | 7个间隔 |
