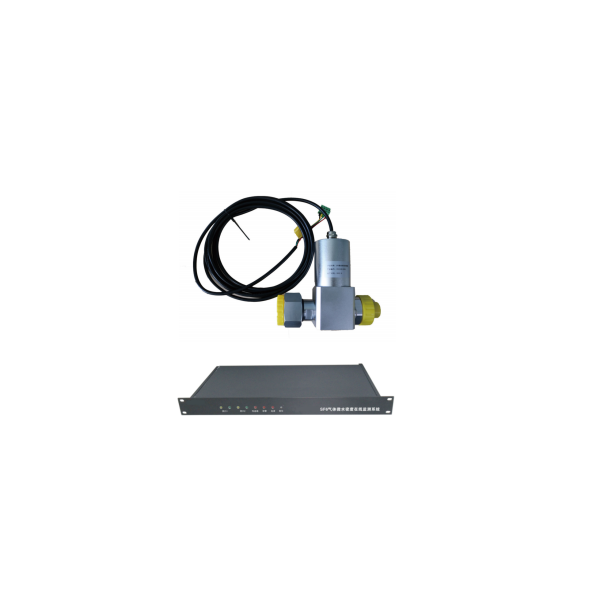

SF6微水密度在线监测系统

SF6气体微水密度在线监测系统改变了传统的费时费力、并且污染环境的离线测量方式，实时在线监测SF6气体的微水、密度、压力、温度等参数，数据上传至监控中心，并超标预警及告警。

❑功能特点

• 实现 GIS 各气室的SF6气体微水、密度、压力、温度、露点在线监测功能；

• SF6微水传感器具备自动校准功能、自动纠正零点偏差，以保证测量的准确性；

• 温度传感器采用日本（LD）高精度铂电阻温度传感器，测试灵敏度为0.1度，反应速度为200ms；

• 压力传感器采用美国物理声学实验室的压电陶瓷传感器，测量精度高，精度：0.001MPa,反应速度快，反应速度：150ms，使用寿命长，反复充放气1500次，使用10年；

• 湿度传感器采用法国容阻式传感器，灵敏度高，电容变化精度1uF，容阻比为0.1，反应时间为100ms，测量宽度为0%-100%，线性比为5%-95%；

• 微水含量测试自动纠正测量线性比，反应时间为1S；

• 传感器供电方式为主机微机供电芯片直接供电，供电波动1%（5V），传感器接线方式为主机通过4芯电缆直接到传感器；

• 传感器的微水、压力、温度参数在GIS带电情况下不拆卸在线校准。

❑技术指标

• 微水测量范围：5~30000 ppmv

• 微水测量精度：≤±1%（FS）

• 微水报警门限：300 μL/L（ppmv）或按用户要求设定

• 微水密度测量范围：0.001~1.00 MPa

• 微水密度测量精度：≤±0.5%（FS）

• 微水密度报警信号：按用户要求设定

• 温度测量精度：±0.1℃

• 电源电压：DC 5V(芯片供电)

• 工作环境：0.10~1.00 MPa；-50 ℃~+99 ℃；≤95%RH

• 直径、高度：Φ49mm×105mm或按用户设备

• 壳体材料：铝合金

❑产品尺寸图片
