感应式高压带电显示装置

BDXN3H系列感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。该装置不与高压带电体直接连接，能感应电场信号，准确反映高压带电体带电情况，并有可靠的闭锁功能。产品符合DL/T 538-2006标准要求，是户内高压电气设备中用来防止误入带电间隔和电气误操作的首选装置。

❑功能特点

• 彩屏液晶显示

人机界面操作方便，采用3.5寸彩色液晶屏，显示内容更直观、丰富。

• 安全性好、可靠性高

采用专用的感应式传感器，非接触式测量，安全可靠；且控制器采用多种隔离及抗干扰措施，并通过严格的电磁兼容测试，能够可靠的在高压电气设备中运行。

• 准确判断带电情况

系统中高压带电时，装置能可靠闭锁并指示，任意一相或两相失电时，能准确指示带电相，闭锁装置不会解锁。

• 系统自检

对软、硬件系统进行自检，可防止由于硬件损坏及内部故障而造成的误指示。

• 断线报警（按选型）

当传感器与控制器间连接的专用屏蔽线发生断线或未接时,对应相指示灯发出闪烁报警指示，同时控制器鸣笛警报。

• 备用电源（按选型）

控制器设大容量、长寿命、可充电、可更换备用电源。主电源掉电时，可自动切换至备用电源工作；主电源恢复后，自动对备用电源进行充电。

• 外置电源（按选型）

控制器面板上提供一个3.5mm的DC4.5V电源接口，主电源和备用电源不供电时，可用外置电源查看高压母排是否带电。起到多重电源保障作用。

• 通讯（定制）

控制器提供一路RS485接口，采用ModBus-RTU协议，各种数据讯息可在通讯线路上传送。

• 板前维护

控制器采用拔插式结构设计，可在不停电、不开门情况下进行更换，维护方便。

❑技术指标

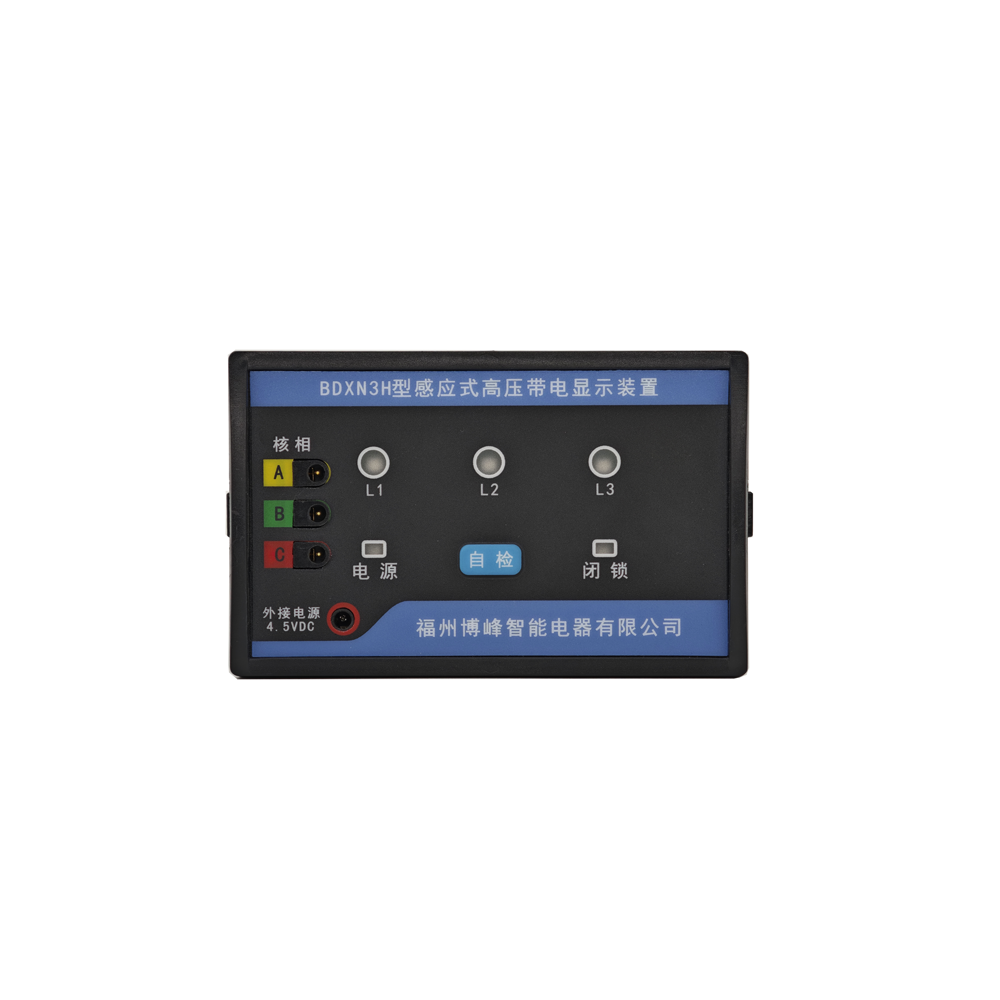

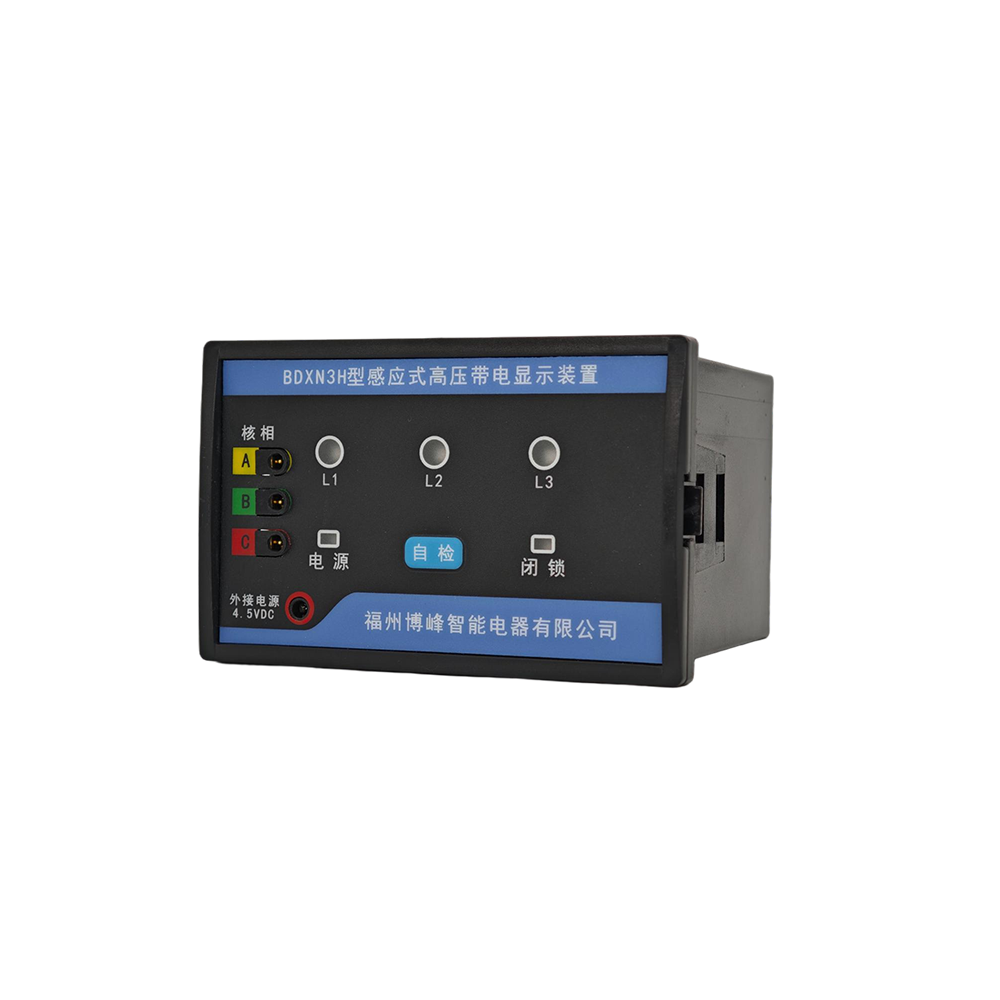

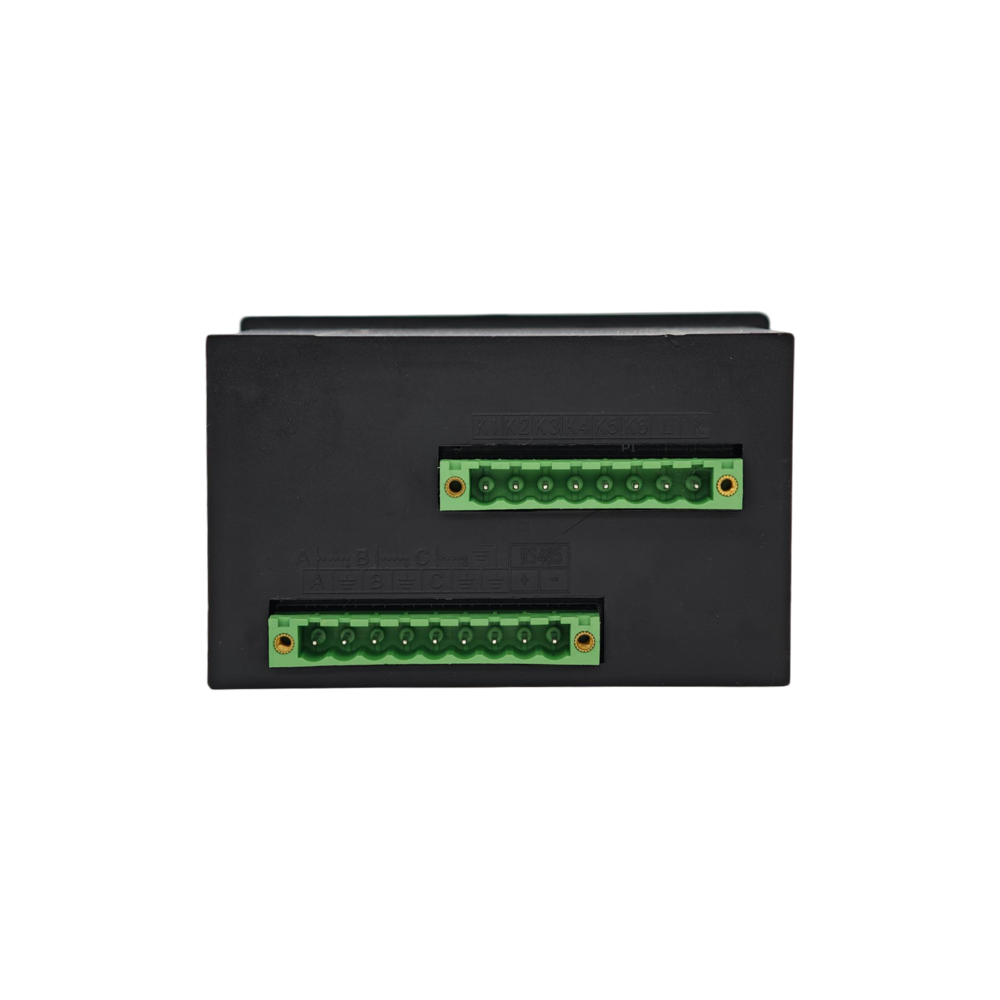

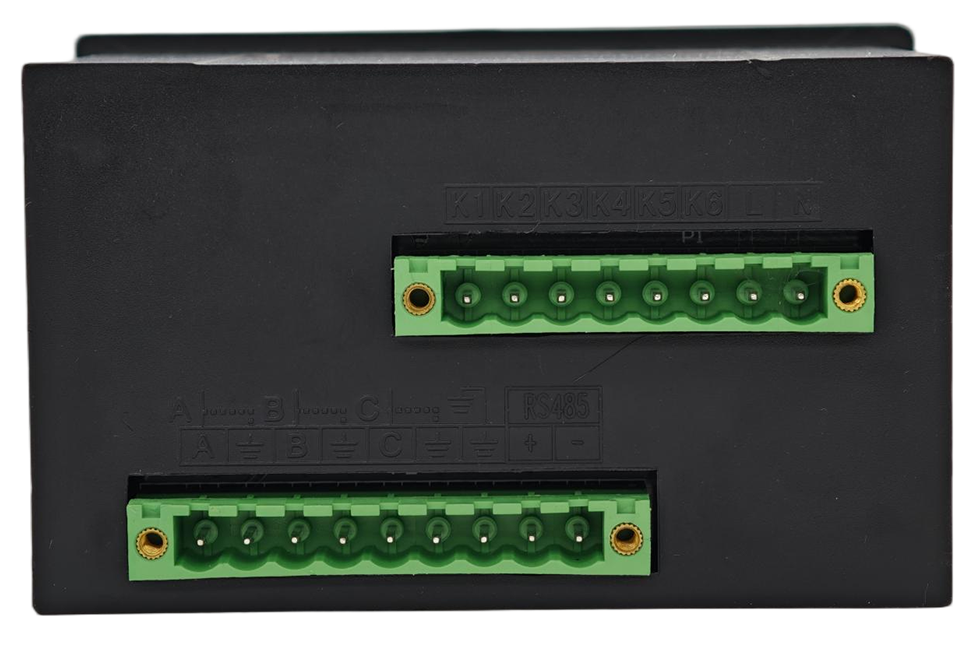

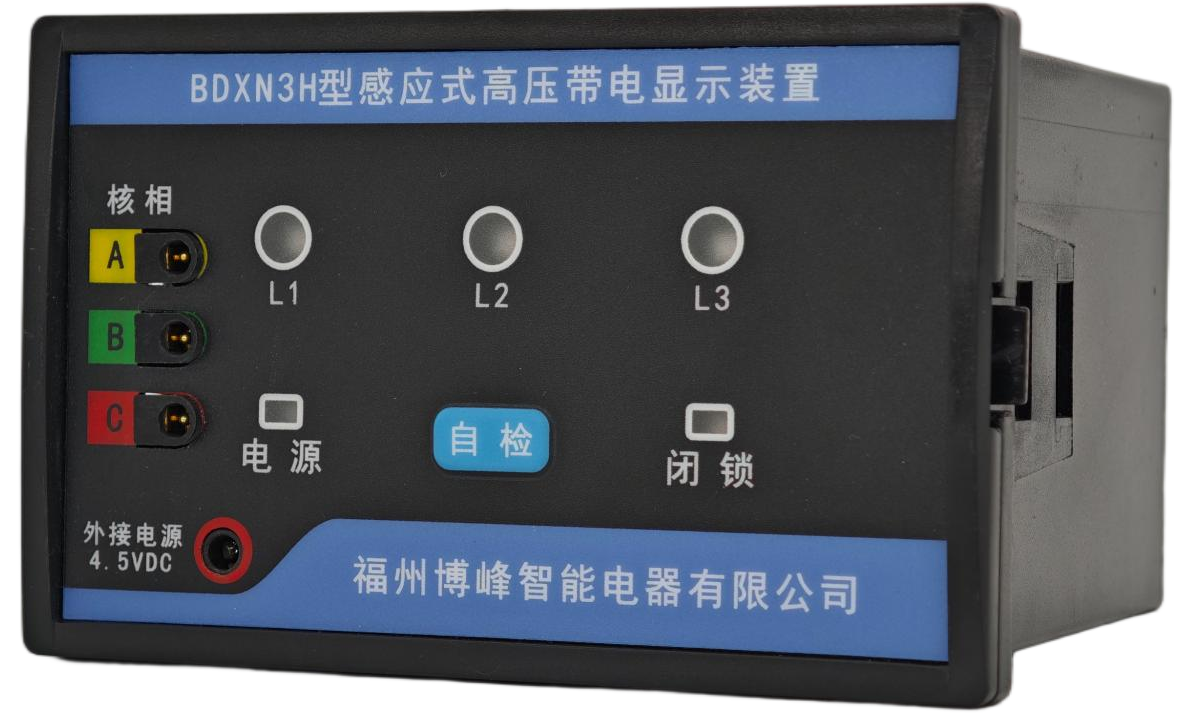

❑产品图片尺寸
