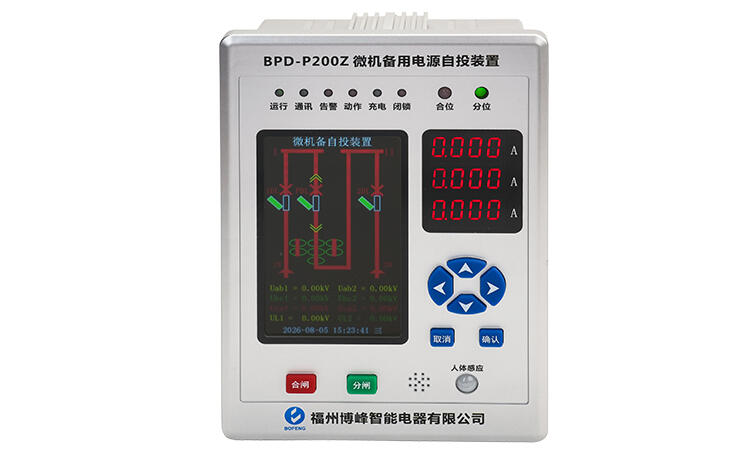

微机备自投装置拒动原因及排查方法
核心逻辑：微机备自投必须先充电、启动条件全部满足、无闭锁开入才会动作；拒动本质是未充电 / 启动条件不满足 / 存在闭锁 / 出口回路或一次开关无法执行合闸。
一、拒动原因分类
（一）装置逻辑、压板与定值问题（最常见）
1.压板未投入：备自投总功能软压板、出口硬压板未投；检修压板误投入，装置直接闭锁。
2.控制字错误：备自投功能控制字置 0、备投方式选错（进线备投 / 母联备投混淆）。
3.定值整定不当
·无流定值过大：轻负荷时，工作电源失压但进线电流仍大于无流定值，无流判据不满足，不启动。
·无压定值过低：母线电压跌落但仍高于无压定值，装置不认失压。
·备自投动作延时过长，与上级保护时序不匹配，故障提前消失。
4.装置未充电（放电状态） 充电条件不满足，装置一直放电，不具备动作能力：
·备用电源无压；
·母联 / 备用开关不在分位；
·开关位置不对应；
·PT 断线告警，装置放电闭锁。
（二）模拟量采样回路故障（电压、电流）
1.PT 二次空开跳闸、熔断器熔断、接线松动，装置采集不到真实母线电压，误判母线有压，不启动。
2.PT 回路接线错误、PT 刀闸辅助接点接触不良（内桥接线高发），二次电压不能正确反映母线真实电压。
3.CT 二次断线、虚接，电流采样异常，无流判据无法满足。
（三）开关量开入回路异常（位置、闭锁信号）
1.断路器 TWJ/HWJ、辅助接点接触不良、转换不到位，备自投收到错误开关位置信号，不满足充电条件。
2.外部闭锁备自投开入持续动作：母差保护、主变后备保护动作闭锁备自投；手跳开入、遥控跳闸开入一直存在；检修、遥信闭锁接点粘连。
3.合后继电器（HHJ）接线错误：手跳后无法可靠放电闭锁，或者故障时无法正确反映开关状态。
（四）装置本体、直流电源故障
1.装置直流工作电源失电、保险熔断、直流压降过大，装置死机、重启。
2.装置硬件故障：采样板、CPU 板、出口继电器损坏；程序异常、固件 bug。
（五）出口回路及一次设备问题（装置已经启动，但合不上）
这种属于 “动作失败”，现场常归为拒动：
1.备自投出口压板接触不良、出口继电器接点损坏、跳闸 / 合闸回路断线。
2.断路器机构缺陷：储能不足、合闸线圈烧毁、机构卡涩、辅助开关故障。
3.一次备用电源实际无压，备自投虽然发出合闸命令，但合上即故障。
二、标准化排查步骤（事故后排查顺序）
前提：优先恢复供电，再停电 / 隔离开展检查，做好安全措施。
第 1 步：调取事件记录、录波，锁定状态
1.查看装置事件报文：充电状态、告警、遥信变位、是否收到闭锁开入、是否启动、有无出口命令。
2.调取故障录波：核对一次母线电压、进线电流，对比装置采样值，区分真实失电还是采样异常。
3.确认：装置有没有启动？有没有发出跳、合出口命令？
·无启动：判为逻辑 / 闭锁 / 采样不满足；
·有启动、有出口命令但开关不动作：出口回路 + 一次开关问题。
第 2 步：检查压板、定值、控制字、充电状态
1.核对硬压板、软压板，确认检修压板退出、备自投功能压板投入。
2.查看装置面板：备自投是否已充电；有无 PT 断线、控制回路断线、闭锁备自投告警。
3.核对定值：无压、有压、无流定值、动作延时、备投方式控制字，与现场运行方式匹配。
第 3 步：校验模拟量（电压、电流采样）
1.PT 回路：测量 PT 二次空开上下口电压，检查 PT 刀闸辅助接点；核对装置显示三相电压和实测是否一致。
2.CT 回路：检查 CT 二次有无开路、松动；轻负荷场景重点核查无流定值是否合理。
第 4 步：检查开关量开入（位置与闭锁开入）
1.分别手动分合断路器，观察装置 HWJ、TWJ 遥信是否正确变位，辅助接点转换是否可靠。
2.查找闭锁备自投开入源：母差、主变后备、手跳、检修闭锁，用万用表量闭锁开入端子，确认是否持续收到闭锁信号。
重点：手跳 / 保护跳闸的闭锁回路，是现场拒动高频点。
第 5 步：装置本体与直流电源检查
1.检查装置直流电源、装置运行灯，有无死机、复位。
2.装置就地传动试验：加模拟量、模拟开关位置，做备自投逻辑试验，验证装置本身逻辑是否正常。
第 6 步：出口回路 + 断路器机构检查（装置已启动时）
1.传动试验，检查跳闸、合闸出口继电器动作、出口压板回路通断。
2.断路器：检查储能状态、合闸线圈、机构有无卡涩、控制回路断线。
三、快速排查口诀
先看报文看录波，分清启动没启动； 二查压板与充电，闭锁信号要查清； 三校电压电流采，PT 回路多留心； 四查开关位置点，闭锁开入是重灾区； 有启无合查出口，机构线圈直流寻。
四、典型案例简记
1.轻负荷进线失电，电流仍大于无流定值 → 无流判据不满足，拒动。
2.PT 刀闸辅助接点接触不良，装置显示母线有压，实际母线失压 → 拒动。
3.保护动作闭锁备自投开入一直闭合 → 持续放电，备自投不启动。
4.断路器 TWJ 接点转换滞后，备自投延时到时仍未收到分位信号 → 拒动。
