产品详情:

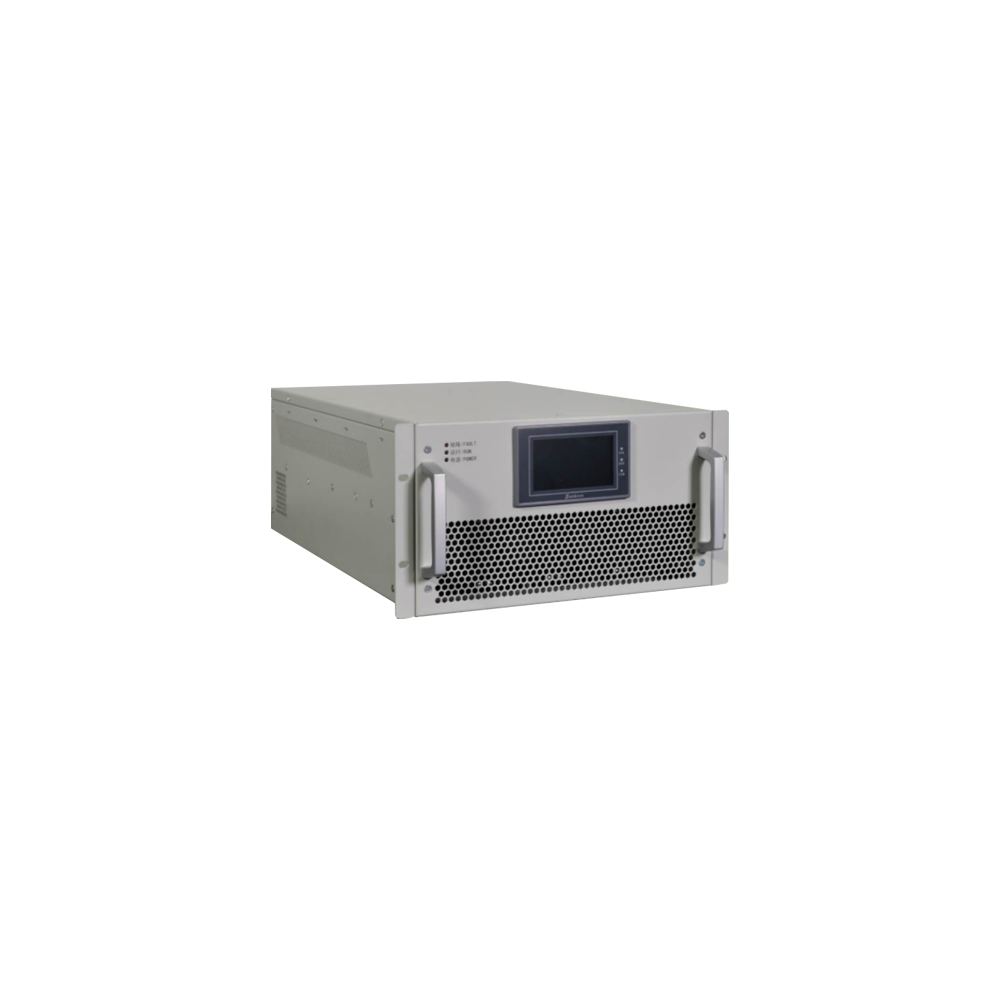

SVG模块

BF-SVG-75kVar-400V

❑功能特点

终端支持超声波（AA/AE）、地电波（TEV）、特高频（UHF）、温湿度和噪声等多种监测技术，多技术相互配合，对模块化SVG补偿技术是当前无功补偿领域最新技术的代表，属于灵活柔性交流输电系统的重要组成部分。
SVG补偿技术采用先进的大功率可关断型电力电子技术，可以快速连续补偿无功调节功率因数，滤除电力谐波净化电源，平衡三相负荷等，有效降低线路损耗，延长电力设备使用寿命，综合解决200V~690V配网中的无功、谐波以及三相不平衡等电能质量问题。

项目		项目描述
SVG电气规格	额定输入线电压	200V/400V/69V
	输入相电压范围	-4%~+20%
	频率	50Hz/60Hz±10（可设置）
	可开机台数	不限（建议不超过8台）
	整机效率	≥98%
	网络结构	1联4站/3联3站
	电路弥补	三电平
	单机补偿容量	35kVar/50kVar/75kVar/100kVar/150kVar
	响应时间	≤10ms
	补偿范围	感性感性连续可调
	噪声指标	≤55dB
	固定方式	机架式/壁挂式/立式
	净重	20kg/70kg
显示功能	7英寸触摸屏显示
通讯协议	Modbus/Bacnet标准协议
通信接口	千兆点	EPO/DI/DO
保护功能	通信	RS485/RJ32/Ethernet
保护功能	电网过欠压、电网过欠频、电网缺相、过载保护、过温保护等
环境规格	使用场所	室内，不允许阳光直照，无尘、无油、腐蚀性、可燃性气体，油雾，蒸汽，滴水和盐分等
	工作海拔	低于2000米，高于2000米时降额使用
	存储温度	-40℃~+70℃
	工作温度	-40℃~+55℃
	湿度	小于50%R，无水珠结露
结构	振动	小于0.5米·f²/（K·g）
	防护等级	IP20，其中1P响应可定制
	颜色	RAL7035（其他颜色可定制）
	冷却方式	智能风冷

❑产品尺寸图片
