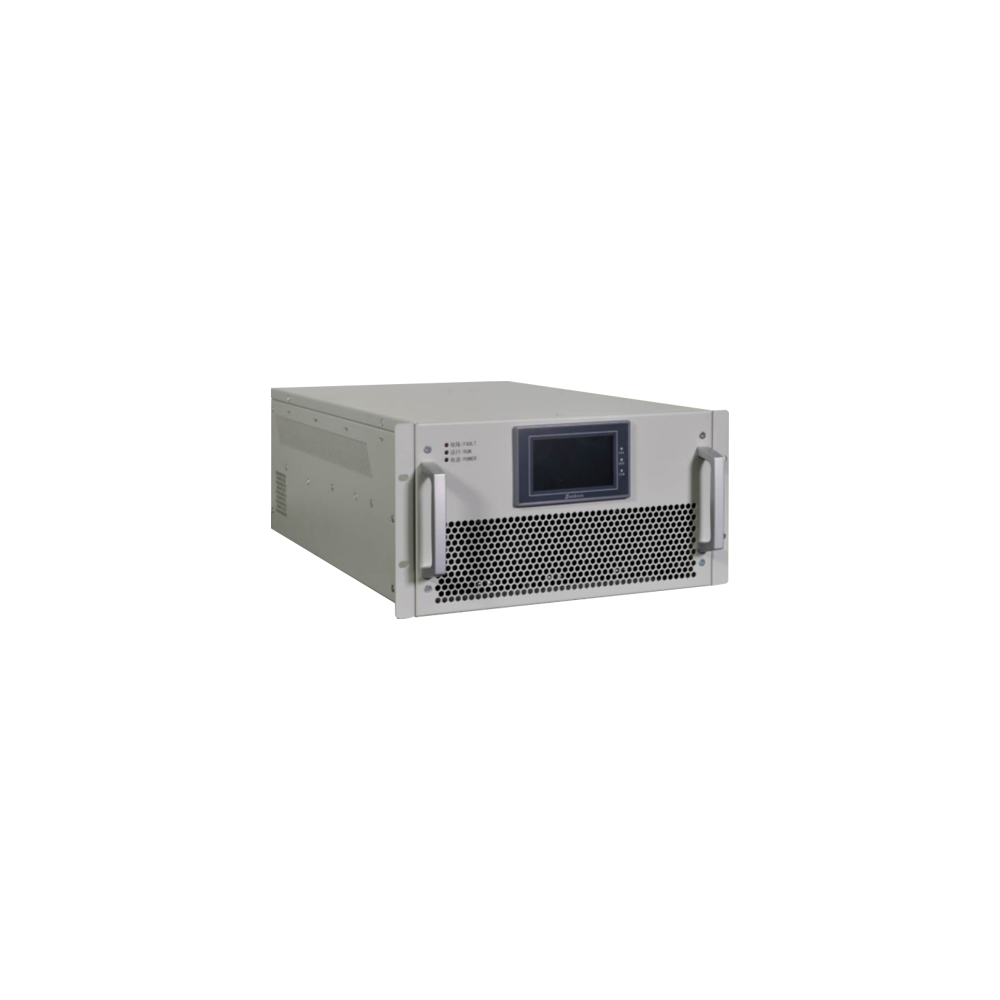

APF模块

BF-APF-100A-400V

❑功能特点

APF采用IGBT大功率可关断型电力电子技术，用于滤除电网谐波、快速连续补偿无功调节功率因数、平衡三相负荷等，能有效降低线路损耗，净化电网提高供电质量，延长电力设备使用寿命，综合解决200V~690V配网中的谐波、无功以及三相不平衡等电能质量问题。

项目		项目描述
APF电气规格	额定输入线电压	200V/400V/690V
	输入相电压范围	~40%~+20%
	频率	50Hz/60Hz±10%（可设置）
	可并机台数	不限（建议不超过8台）
	整机效率	≥98%
	网络结构	3相4线/3相3线
	电路拓扑	三电平
	单机补偿容量	50A/75A/100A/150A/200A
	响应时间	≤10ms
	谐波补偿次数	2~50次
	噪声指标	≤55dB
	固定方式	机架式/壁挂式/立式
净重	20KG~70KG
显示功能	7英寸触摸屏监控屏
通讯协议	Modbus/Bacnet标准协议
通信接口	干接点	EPO/D1/D0
通信接口	通信	RS485/RS232/Ethernet
保护功能	电网过欠压、电网过欠频、电网缺相、过载保护、过温保护等
环境规格	使用场所	室内、不受阳光直晒、无尘埃、腐蚀性、可燃气体、油雾、水蒸汽、滴水或盐分等
	工作海拔	低于2000米，高于2000米时降额使用
	存储温度	~45℃~ +70℃
	工作温度	~45℃~ +55℃
	湿度	小于95%RH,无水珠凝结
	振动	小于0.5米/秒²（0.6g）
结构	防护等级	IP20，其余IP等级可定制
	颜色	RAL7035（其他颜色可定制）
	冷却方式	智能风冷

❑产品尺寸图片
