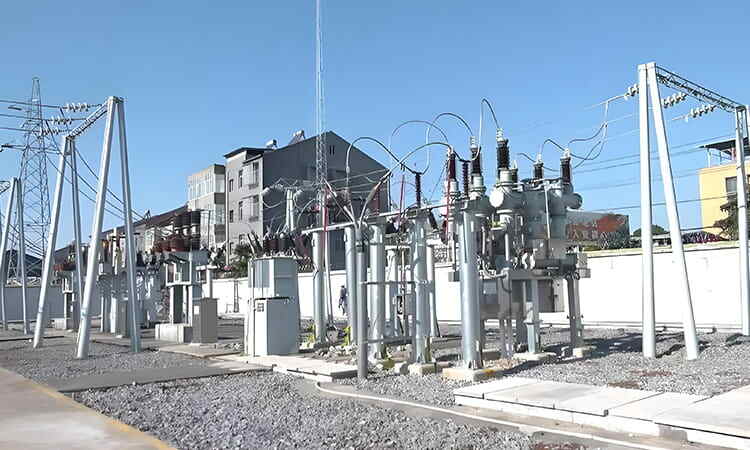

35kV微机保护装置通电试验与传动试验调试步骤
适用：35kV线路保护、分段保护、站变高压侧微机保护；遵循 DL/T 995 继电保护检验规程；先通电单体试验，后整组传动；先模拟断路器传动，再带实际断路器传动；试验前做好安全措施，做好工作票、安全措施票 安全要点：CT 二次严禁开路、PT 二次严禁短路；传动前确认一次设备不带电；跳合闸回路必要时断开断路器本体线圈，接入模拟断路器。
一、通电前准备与绝缘检查（不上电阶段）
1.资料核对：图纸、调度定值单、装置说明书、装置版本号；核对 CT 变比、PT 变比、保护控制字、压板清单。
2.屏柜及端子外观检查
·装置外观完好，背板端子紧固，无烧蚀；接地可靠。
·二次电缆核对，CT、PT、跳闸、遥信、直流回路接线与图纸一致。
3.绝缘测试（断开所有外部连线，拔出装置插件）
·500V 兆欧表：交流电流、电压回路对地≥1MΩ；直流控制、信号回路对地≥1MΩ；回路之间绝缘合格。
·检查 CT 二次连片，确认连片可正常短接；PT 二次无多点接地。
4.安全措施布置
·退出所有保护出口硬压板；断开跳闸出口连片；做好 CT 短接。
·试验仪器可靠单点接地；工作监护到位。
二、通电试验（单体装置上电、继保仪加量，不带断路器真实跳闸）
步骤一：装置直流上电检查
1.送上装置工作直流电源（DC220V/110V）。
2.检查装置上电：液晶点亮、指示灯正常；核对装置型号、软件版本、校验码；装置时钟校对。
3.零漂检查：不加任何交流量，查看装置 A/B/C 相电流、电压、3I0、3U0 零漂；电流零漂一般＜0.02In，电压零漂＜0.02Un，超标需处理。
4.定值整定与核对
·按调度定值单录入保护定值、控制字、CT/PT 变比、软压板。
·保存定值，断电重启装置，再次调出定值核对，确认定值不丢失；打印定值存档。
步骤二：模拟量采样试验（继保仪接入装置交流端子）
额定：CT 二次 5A/1A；PT 二次 57.7V
1.加额定三相电压、额定三相电流，核对装置面板采样值、后台遥测值；误差满足规范（一般≤±3%）。
2.单相、分相加量，校验 A/B/C 相、零序 3I0、3U0 采样相别正确。
3.相序试验：正序、逆序输入，检查相序告警逻辑。
4.保护功能定值校验（35kV常规：电流速断、限时电流速断、过流、零序过流、低电压、方向保护）
0.95 倍定值：可靠不动作；1.05 倍定值：可靠动作；每段保护测试动作值、返回值、动作时间。
方向保护：在动作区、反向区分别加量，验证方向元件不误动、不拒动。
低电压保护：降低电压，校验动作电压、返回电压。
步骤三：开关量（开入）试验
1.按图纸，逐点短接 / 断开外部遥信接点（断路器位置、隔离开关位置、弹簧储能、压力闭锁、远方 / 就地、装置告警等）。
2.查看装置菜单、事件记录、后台遥信变位，确认遥信状态、变位时间正确，事件顺序记录 SOE 正常。
步骤四：开出回路试验（不带断路器线圈，先单点测试出口）
1.投入保护软压板，退出出口硬压板。
2.手动触发保护动作（继保仪加故障量），用万用表测量各出口端子：跳闸出口、重合闸出口、告警、事故信号接点正确导通。
3.检查装置动作指示灯、事件报告、故障录波（如有），故障报文信息完整。
三、传动试验（整组试验，验证保护→二次回路→断路器联动）
传动分两级：模拟断路器传动（第一级，推荐优先做）→实际断路器传动（第二级） 前提：通电单体试验全部合格；再次核对定值、压板；一次侧保持停电。
阶段一：模拟断路器传动（断开断路器跳合闸线圈，接入模拟断路器）
1.恢复屏内跳闸回路接线，出口硬压板按试验需求投入；断路器本体线圈断开，接入模拟断路器。
2.模拟各类故障，逐套保护单独传动（禁止多套保护同时投入试验）：
·相间短路：A 相、B 相、C 相、AB/BC/CA 故障，校验电流速断、限时速断、过流保护动作；模拟断路器收到跳闸命令，装置正确跳闸、录波、发事故信号。
·接地故障：模拟单相接地，校验零序过流保护跳闸逻辑。
·低电压闭锁过流：模拟故障同时降低电压，验证闭锁逻辑。
·重合闸传动：模拟瞬时故障，保护跳闸后，重合闸充电完成，模拟断路器重合；模拟永久故障，重合后再次跳闸。
·联跳、闭锁回路：如母联联跳、闭锁备自投，验证联动逻辑。
3.记录：保护动作时间、跳闸接点输出、SOE 事件、告警信号、后台遥信变位。
阶段二：带真实断路器传动（模拟传动全部合格后执行）
重要：确认一次侧无电，现场人员远离断路器。
1.恢复断路器跳合闸线圈接线，储能到位；核对跳合闸回路无寄生回路。
2.逐组保护单独试验，投入对应出口硬压板，其余保护出口压板退出。
3.继保仪施加故障量，保护动作，断路器实际跳闸 / 合闸；现场确认开关动作、位置变位、装置事件、后台遥信全部正确。
4.分别试验：保护跳闸、手动遥控分合、事故信号、预告信号。
5.多保护联动试验：如故障启动失灵保护、联跳相邻断路器，按设计逻辑验证。
四、试验收尾、恢复安全措施
1.退出所有出口硬压板，将装置恢复至试验前状态；删除试验产生的故障事件，清理故障录波。
2.拆除继保仪试验接线，恢复 CT 二次连片、PT 二次接线；检查所有端子。
3.完整整理试验记录：零漂、采样、定值校验、开入开出、传动动作时间、动作行为；试验人员签字形成调试报告。
4.工作票终结，移交资料；待一次带电后，开展带负荷向量试验（CT 极性、功率方向复核）。
五、常见注意事项
1.CT 二次回路任何时候不能开路；试验中短接连片必须可靠。
2.PT 二次禁止短路，试验加电压前确认 PT 回路无短路点。
3.传动试验必须专人监护，逐保护单独试验，防止误跳其他间隔。
4.有方向保护，试验必须注意电流电压相位；3U0 零序电压回路重点核查接线。
5.传动试验出现拒动 / 误动，立即停止加量，排查压板、出口回路、控制字、寄生回路。
