厂区配电自动化有什么好的方案

厂区配电自动化整体方案：

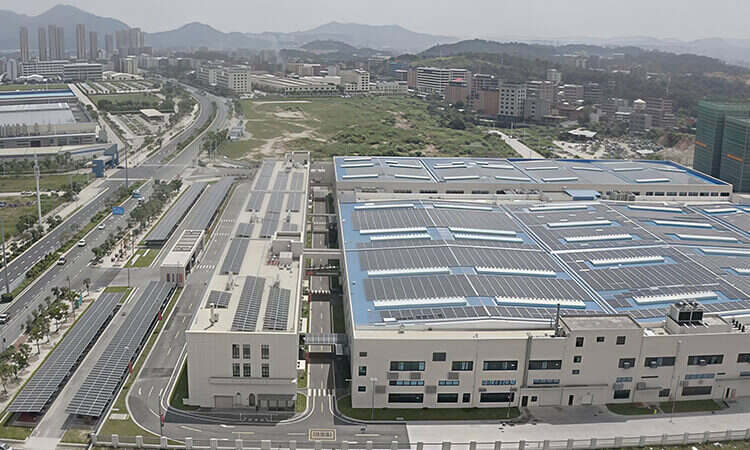

定位：面向工厂园区（一般 10kV 进线 + 0.4kV 低压配电，包含变电所、车间配电柜、箱变、无功补偿、电机、光伏 / 储能可选），目标是遥测遥信遥控、故障快速定位隔离、减人减停、电能质量监控、配用电一体化。下面分架构、硬件、软件、两种选型路线、落地要点。

一、总体架构（三层标准架构，工业厂区最通用）

1）现场设备层（一次 + 二次终端）

一次设备：10kV 开关柜（真空断路器）、箱变、0.4kV 抽屉柜、隔离开关、接地开关、避雷器、无功补偿柜、有源滤波 APF。

配电终端（核心）

DTU：配网开闭所 / 环网柜用，采集开关量、电压电流，支持遥控分合闸，故障判断。厂区多个环网箱、户外箱变首选 DTU。

FTU：柱上开关，厂区外围架空线路才用，纯电缆厂区可以少用。

TTU：配电变压器监测终端，箱变 / 车间变，测变器油温、低压侧三相电、负荷。

保护测控装置：10kV 开关柜内（进线、母联、出线保护），具备过流、速断、零序保护，同时带遥信遥测，替代传统独立继电器。

低压侧：智能多功能电力仪表、剩余电流监测、马达保护控制器（电机回路）。

传感器：电流电压互感器、温度传感器（触头 / 电缆测温）、局放传感器（高压柜局部放电，可选）。

2）通信层（厂区配电自动化成败关键点）

优先组合方案：

1.光纤以太网（核心骨干）：变电所、开闭所之间，可靠性最高，抗干扰，大工厂主通道首选。

2.工业 485/Modbus-RTU：柜内仪表、TTU 低压仪表，短距离。

3.工业无线（LoRa）：分散箱变、户外点位，布线困难场景，作为备用通道，不建议做高压遥控主通道。

高压遥控（分合闸）链路严禁单纯用无线做主链路，安全规范要求。 协议：IEC 60870-104（104 规约，配电自动化主站与 DTU / 保护装置）；Modbus TCP/RTU（低压仪表）；IEC61850（如果是新建数字化开关柜，可选，成本更高）。

3）主站平台层（配电自动化后台）

核心功能清单：

1.SCADA 实时监控：一次接线图、遥测（电流电压功率）、遥信（开关位置、告警）、遥控（开关分合，权限闭锁）。

2.故障自动定位、隔离、恢复供电（FA）：10kV 电缆线路短路 / 接地故障，终端上报，主站自动计算故障区段，跳开故障开关，合上联络开关，非故障区域复电，这是配电自动化最核心价值。

3.告警管理：过流、过压、零序、超温、通信中断，声光 + 短信 / 微信推送。

4.电能质量：谐波、三相不平衡、电压暂降统计（精密制造、半导体、化工很重要）。

5.电能量统计、负荷曲线、需量管理、峰谷用电分析。

6.权限管理、操作日志（电力安监审计必备）。

7.扩展接口：对接工厂 MES、能源管理 EMS、光伏储能 BMS。

区分两个概念：

配电自动化 DA：侧重 10kV 配网开关控制、故障 FA；

能源管理 EMS：侧重能耗统计、负荷优化； 很多厂区会做DA+EMS 一体化平台，一套后台，同时监控高压配网 + 全厂能耗。

二、两套落地路线（按预算与规模选）

方案 A：经济型改造（老厂区改造，预算有限，推荐大多数传统工厂）

适用：已有 10kV 配电室，电缆环网，车间箱变，不全部更换开关柜。

10kV 开关柜：保留原有一次开关，加装保护测控装置；环网柜加装 DTU。

箱变加装 TTU，采集变压器与低压侧数据；低压柜加装智能仪表。

通信：配电室之间光纤；分散箱变 LoRa 采集遥测遥信，不做无线遥控。

主站：轻量配电 SCADA，具备遥测遥信告警，简化 FA（半自动故障隔离），故障定位由系统提示，人工确认遥控操作。

优点：投入低，利旧现有开关柜，施工周期短。

局限：不能全自动故障恢复，需要人工确认。

方案 B：全功能配电自动化（新建厂区 / 高端制造，芯片、医药、精密加工，对停电零容忍）

适用：新建开闭所、环网电缆网，需要全自动 FA 故障自愈。

10kV 开关柜采用带电动操作机构的断路器，配置保护测控一体化装置；环网柜配置 DTU（具备本地 FA 逻辑，主站掉线，终端本地仍可故障隔离）。

通信全部光纤 104 规约；关键点位双链路冗余。

主站：完整配网自动化主站，支持全自动故障定位 - 隔离 - 非故障区恢复供电；接入电缆测温、开关柜局放在线监测。

可选配套：APF 有源滤波、SVG 无功补偿、储能联动削峰填谷、备自投 BZT。

优点：故障秒级隔离，停电范围最小，减少非计划停机，满足安监与绿电接入。

局限：造价高，要求一次设备具备电动操作机构。

三、关键配套系统

1.备自投 BZT：进线 / 母联备自投，变电所内部失电自动切换，属于站内保护，和线路 FA 配合使用。

2.开关柜在线监测：触头温度、局放、温湿度、烟感，提前预警柜内隐患，减少突发故障。

3.电能质量治理：变频器、电焊机多的车间，谐波大，配 APF+SVG，避免保护误动、设备损坏。

4.安全闭锁：遥控操作权限、远方 / 就地切换、五防逻辑，防止误操作（电力安全硬性要求）。

四、实施风险与设计要点（踩坑重点）

1.电动机构是前提：想实现遥控、FA 自愈，开关必须带电动操作；老柜很多只有手动，只装 DTU 也只能看数据，不能遥控。

2.接地故障：厂区电缆系统，单相接地故障是高发，DTU / 保护装置要支持小电流接地选线。

3.通信冗余：自动化最怕通信断，重要节点优先光纤；无线只做遥测采集，严禁遥控。

4.分区规划 FA：不要把整个厂区做一个大 FA 分区，按开闭所、车间划分独立配网区域，缩小故障影响范围。

5.供电可靠性目标

普通工厂：故障定位 < 3min，非故障区域人工恢复；

高可靠工厂：故障隔离 + 恢复 <30s。

五、推荐软硬件选型思路（不绑定品牌，只分梯队）

国内配电自动化主流：南瑞、许继、四方、国电南自（电力主站 / 保护装置）；DTU/TTU：安科瑞、万胜、南瑞继保；低压仪表：安科瑞、正泰、德力西。 小园区轻量方案：可以选工业组态平台（力控、亚控）+ 第三方 DTU，成本更低，但完整 FA 能力弱。

六、最简方案清单快速汇总
