FTU（馈线终端装置）用于 10kV 柱上开关、环网柜，实现故障定位、隔离、非故障区恢复供电，选型分硬件电气参数、保护逻辑、通信、环境、结构、配套适配六大维度，以下为：10kV配网FTU选型要点全部实操可落地参数。
一、一次回路核心电气参数（最基础，先定容量）
1. 额定工作电压
标准：AC 10kV 系统，二次输入 AC 220V/DC 220V
取电方式区分：PT 取电（配网主流）、CT 取电、外置蓄电池双路供电
选型要求：宽电压适配，AC85～265V 交直流通用，适配台区电压波动
2. 电流采集规格（CT 变比适配）
额定输入电流：5A/1A两种互感器标准
常用 CT 变比：50/5、100/5、200/5、300/5、600/5
选型要点：
主干线选 200/5、300/5；分支小负荷 50/5、100/5；FTU 必须支持自定义变比整定，精度 0.2S 级计量、0.5 级保护。
3. 模拟量采集路数
标配：三相电压 Ua/Ub/Uc、三相电流 Ia/Ib/Ic、零序电流 Io、零序电压 Uo
扩展：温湿度、电缆局放、电池电压、开关储能压力模拟量
小型 FTU：6AI；标准型：12AI；综合型：16AI 以上
4. 开关控制输出 / 遥信输入点数
遥信 DI（开关位置、储能、故障、接地告警）
常规柱上开关：≥16 路 DI
环网柜多间隔：≥32 路 DI
采集内容：分位、合位、弹簧储能、过流告警、接地告警、门开、电池欠压、远方 / 就地
遥控 DO（分合闸、储能电机）
基础：4 路 DO（分闸、合闸、储能、告警复归）
多间隔环网柜：8 路及以上 DO
驱动能力：DC220V/110V，持续输出不低于 5A，带防跳、防误动闭锁逻辑

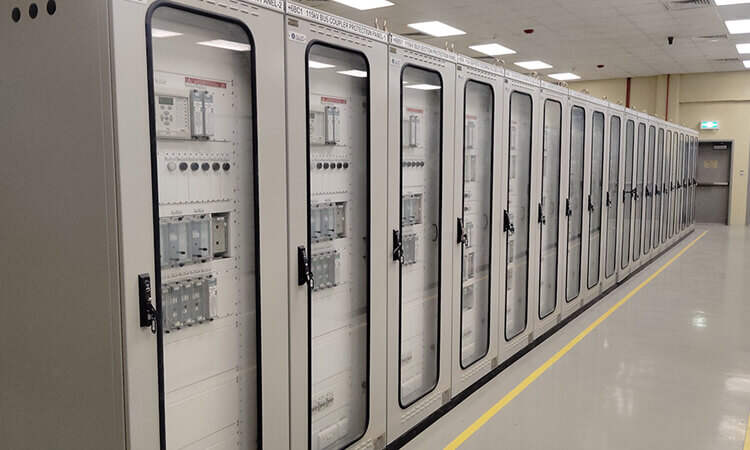

二、保护功能核心参数（配网故障处理核心）
5. 保护定值整定范围（必选功能）
三段式过流保护：速断、限时速断、过流，独立投退
零序保护（小电流接地系统核心）：零序过流、零序过压，适配经消弧线圈接地、电阻接地
相间故障、单相接地故障精准判别
重合闸逻辑：单次 / 多次重合、故障后闭锁重合、分段延时配合
反时限过流、过载告警、PT 断线告警、CT 断线闭锁保护
选型硬性要求：定值本地可调、远方下发，故障录波存储不低于 30 条。
6. 故障录波精度与存储
采样频率：≥1000Hz（每周波 20 点）
存储容量：本地存储≥128M，可存 3 个月故障事件、录波波形
输出：支持导出 COMTRADE 标准波形文件，调度主站可解析
三、供电与后备电源参数（户外 FTU 重中之重）
7. 主供 + 后备电源配置
主电源：PT 电压互感器取电（线路有电持续工作）
后备蓄电池：DC12V/24V 锂电 / 铅酸
柱上小型 FTU：12V 12Ah
环网综合 FTU：24V 24Ah 以上
关键指标：断电续航
最低标准：断电后持续保护 + 通信工作≥4h；工程优选≥8h
配套功能：电池充放电管理、欠压告警、过充保护、低温加热（北方地区必选）
8. 整机功耗
静态功耗≤15W，动作峰值≤50W；功耗过高会缩短后备电池续航，山区无外接电源严控低功耗型号。
四、通信接口参数（对接配电自动化主站）
9. 通信通道类型与协议
至少支持 2 种以上通信冗余，避免单通道断连失报：
有线：RS485（Modbus-RTU）、以太网 RJ45（IEC 60870-5-104）
无线（户外主流）：4G/5G 全网通、电力专网 LTE230、LoRa
光纤接口：光口 SC/FC（环网柜室内优选）
标准协议强制要求：
远动：IEC104、IEC101（国网 / 南网统一标准）
本地调试：Modbus、DL/T634.5101
边缘计算款支持 MQTT 上云
选型要点：农村偏远线路优先 4G 全网通 + 双 SIM 卡冗余；城区环网柜光纤以太网。
10. 本地人机交互
基础：液晶 LCD 屏、按键，本地查看电流电压、故障、修改定值
高配：触摸屏、蓝牙 / USB 本地调试、红外抄表
无屏简易 FTU 仅适合室内有人值守站点，户外柱上必须带本地显示。
五、环境与结构防护参数（户外专用硬性指标）
11. 防护等级、温湿度适应范围
防护 IP 等级：
户外柱上 FTU：IP65（防尘防水，淋雨、扬尘环境）
室内环网柜 FTU：IP54 即可
工作温度：
通用款：-20℃～+65℃
北方严寒：-40℃低温型，内置加热板
南方高温沿海：耐高温 + 防凝露装置
防潮防腐：沿海盐雾地区需 C3 防腐涂层，柜体硅胶密封、凝露除湿加热器。
12. 机械与安装结构
安装方式：壁挂（环网柜）、抱箍立柱安装（柱上开关）
整机重量：轻量化≤15kg，方便登高安装
电磁兼容 EMC：满足 DL/T630、GB/T17626 4 级抗干扰（雷击、变频器干扰不误动）
六、分场景选型快速对照表（直接套用）
场景 1：户外 10kV 柱上真空开关（架空线路主干 / 分支）
推荐 FTU 配置：
IP65 户外防水箱体，-20~65℃，12V 后备锂电续航 8h
16DI/4DO，三相 U/I + 零序采集
三段过流 + 零序接地保护、一次重合闸、故障录波
4G 全网通 + RS485 双通信，IEC104 协议
带本地液晶按键，CT5A 输入，变比自适应

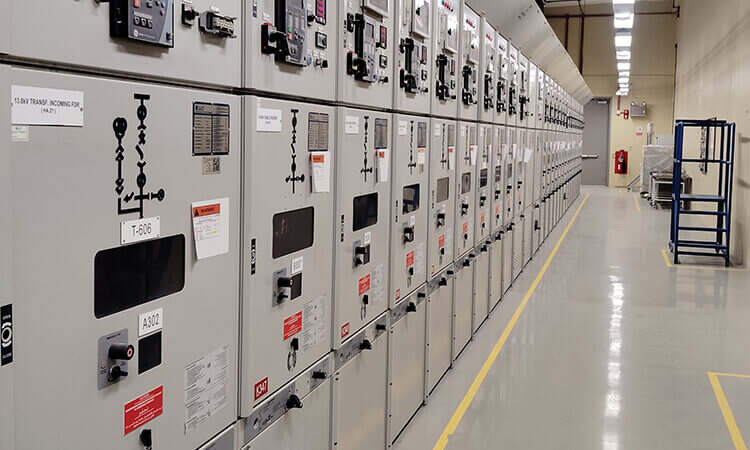

场景 2：室内环网柜 / 开闭所多间隔
综合型 FTU：
IP54 壁挂式，双路 220V 交直流供电
32DI/8DO，多路模拟量扩展
光纤以太网 + 4G 双冗余通信
大容量存储，支持多开关间隔联动逻辑
可选触摸屏、局放测温扩展模块
场景 3：小分支、小型分界开关（用户分界 FTU）
简易经济型：
小型箱体 IP65，低功耗设计
8DI/2DO，基础过流 + 零序保护
单 4G 通信，简化录波，满足分界故障隔离
低成本，适合大量支线批量布设
七、选型避坑关键要点
协议合规优先：国网 / 南网项目必须确认支持 IEC101/104，拒绝私有协议设备，否则无法接入主站。
接地保护适配系统：
消弧线圈接地电网：选小电流高灵敏零序 FTU；
低电阻接地：大电流零序保护型号。
电池续航不缩水：部分低价产品虚标续航，工程验收要求断电连续 4 小时稳定上传数据。
EMC 抗干扰不能省：架空线路雷击多，EMC4 级以下极易出现误遥信、误跳闸。
通信冗余必备：单 4G 无有线备份，山区信号差会造成故障失联，优先双通道。
定值远程下装：淘汰只能本地改定值老旧 FTU，自动化运维必须支持远方整定。
扩展预留：后期如需测温、局放，选型时确认具备扩展 AI 接口，不用整机更换。
八、最简选型核对清单（现场采购直接勾选）
□ 额定电压 AC220V 交直流自适应
□ CT 5A/1A 双输入，自定义变比
□ DI/DO 点数匹配开关间隔数量
□ 三段过流 + 零序接地保护、重合闸
□ 故障录波 + 本地事件存储
□ 后备电池续航≥4h（户外≥8h）
□ 双冗余通信（4G / 光纤 / RS485）
□ IEC104 标准远动协议
□ 户外 IP65 / 室内 IP54 防护
□ EMC 四级抗干扰
□ 本地液晶人机界面
□ 温湿度 / 凝露 / 低温加热适配现场环境
